Доменная печь в XV-XVI вв.

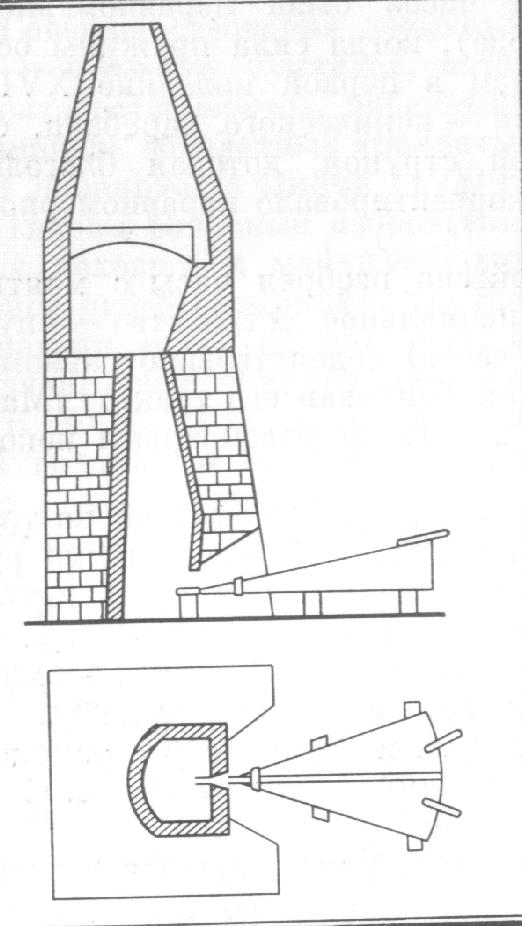

С течением времени средневековые металлурги пришли к идее двухступенчатого процесса плавки. Усовершенствованные блауофены превратились в печь нового типа – доменную, которая предназначалась исключительно для получения чугуна. Вместе с ними был окончательно признан переделочный процесс. Сыродутный процесс стал повсеместно вытесняться двухступенчатым способом обработки железа. Сначала из руды получали чугун, потом, при вторичной переплавке чугуна - железо. Первая стадия получила название доменного процесса, вторая – кричного передела. Древнейшие домны появились в Зигерланде (Вестфалия) в второй половине 15 века. Конструкции их отличались от блауофенов тремя чертами: большой высотой шахты, более сильным воздуходувным аппаратом и увеличенным объемом верхней части шахты. В этих печах достигалось значительное повышение температуры и еще более длительная ровная плавка руды. Сначала строили домны с закрытой грудью, но вскоре открыли переднюю стенку и расширили горн, получив домну с открытой грудью. Такая доменная печь при высоте 4,5 м давала в день до 1600 кг чугуна.
Перерабатывали чугун в железо в кричном горне, сходном по устройству с сыродутной печью. Операция начиналась с загрузки древесного угля и подачи дутья. После того как древесный уголь разгорался вблизи сопла, клали чугунные чушки. Под действием высокой температуры чугун плавился, капля за каплей стекал вниз, проходил через область против фурм и терял здесь часть углерода. В результате металл загустевал и из расплавленного состояния переходил в тестообразную массу малоуглеродистого железа. Эту массу ломами подымали к соплу. Под воздействием дутья происходило дальнейшее выгорание углерода, и вновь осевший на дно горна металл быстро делался мягким, легко сваривающимся. Постепенно на дне образовывался ком - крица весом 50-100 кг и больше, которая извлекалась из горна для проковки под молотом с целью уплотнения его и выдавливания жидкого шлака. Весь процесс занимал от 1 до 2 часов. В сутки в кричном горне можно было получить около 1 т металла, причем выход готового кричного железа составлял 90-92% веса чугуна. Качество кричного железа было выше сыродутного, так как в нем было меньше шлака.
Великие изобретения http://proza.ru/2011/03/26/354
