Из всех 44 вариантов кладок наиболее красивой и полезной оказалась структура номер 39, приведенная в иллюстрации. В плане имеем чистый квадрат. Это может быть опора моста или пирса, колонна или стелла, отдельно стоящая опора с вертолетной площадкой. Коллеги из токийского университета попросили найти все варианты компоновок из бетонных блоков весом от 20 до 300 тонн. Программа расчета такая:
print " N k B h a b c d G"
for k=0.01 to .5 step 0.01
a=25*k:b=12*k:h=b
c=20*k:d=15*k
G1=a*b*h*2.4
W=60*k
G2=W^2*h*2.4/12
if G1=G2 then
if G1>=20 then
if G1<=300 then
N=N+1
print N using "##",k using "####.##";
print W using "####.##",h using "####.##";
print a using "####.##",b using "####.##";
print c using "####.##",d using "####.##";
print G1 using "####.##"
fi:fi:fi
next k

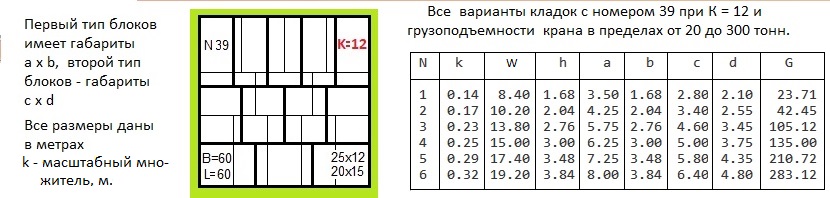

Таблица расчетов приведена в иллюстрации.
Плотность бетона "ro" принята равной 2,4 тонн на кубометр. Высоту блоков рекомендовано назначить равной наименьшему размеру в плане среди двух типов.
Я сделал много проектов, основанных на магических кладках. Они описаны в миниатюрах в моей страничке.
6 октября 2023 г.
