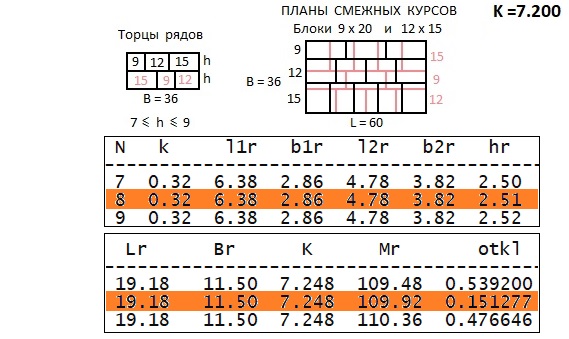

Один из проектов, выполненный автором для ЛПИ (ленинградский политехнический институт). Габариты секции для головной части оградительного сооружения: 19.20 х 11.50 х 12.50 м (длина, ширина, высота). Габариты основания математической кладки: 60 х 36 ед. Коэффициент масштаба k = 0.32 м. Габариты двух типов блоков:
6.38 х 2.86 х 2.51 м ; масса 109.92 т ;
4.78 х 3.82 х 2.51 м ; масса 110.00 т
Как видим, тут оптимальная масса блоков равна 110 т и минимум невязок параметров otkl=0.1513. Минимальные перекрытия швов равны 0.32*3-0.02=0.94 м, что вполне допускают действующие нормативные материалы. Проектные габариты секции:
19.18 х 11.50 х 12.55 м.
Основной критерий кладки K = 7.248.
Нужно отметить, что не всегда магические кладки позволяют столь точно вписываться в задаваемые габариты секции. В основном задачу удается выполнить только двумя типами блоков, но разных по массе. Зато автору пришлось выполнить буквально тысячи проектных задач и лишь небольшой процент решений осилили как раз магические кладки. Их общее количество, как уже говорилось ранее, равно 45. Именно такие удачные проекты представлены в данном Приложении 2.
Начальный текст программы по расчету габаритов элементов кладки:
rem Программа выбора Магической кладки номер 11
lmax=20:bmin=9
l=15:b=12:n=5
t=0.02:ro=2.4
L=60:B=36:Br0=11.5:Lr0=19.2
Hr=12.5
for M=100 to 150 step 10
dM=1
