Данная кладка в общем неплохая, за исключением перекрытий швов между рядами смежных курсов. После расчета конкретного варианта с размером секции
45.3 х 14.5 х 15.4 м
и выявления оптимальной массы каждого блока значения указанных перекрытий будут представлены. Начальная часть программы следующая:
rem Программа выбора Магической кладки номер 13
lmax=72:bmin=49
l=63:b=56:n=5
t=0.02:ro=2.4
L=504:B=161:Br0=14.5:Lr0=45.3
Hr=15.4
for M=100 to 300 step 5
dM=1

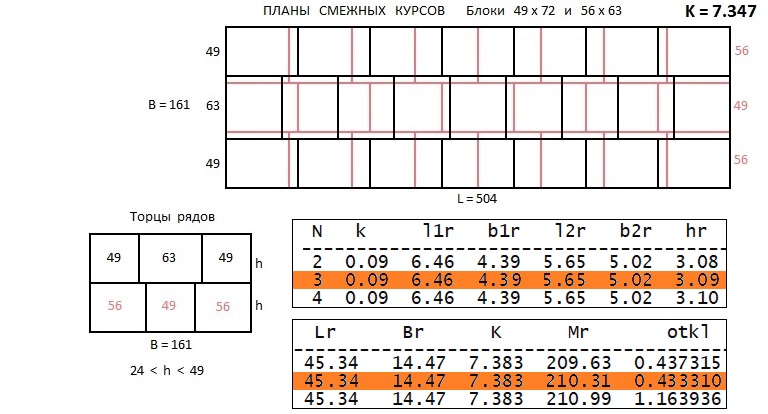

В данном случае будем иметь пять курсов. Оптимальное решение окажется при массе блоков 210 тонн. Высота их 3.09 м. Габариты секции в окончательном проекте:
45.34 х 14.47 х 15.45 м.
Габариты двух типов блоков:
6.46 х 4,39 х 3.09 м ; масса 210.31 т ;
5.65 х 5.02 х 3.09 м ; масса 210.34 т.
Коэффициент масштаба k = 0.09 м. значения перекрытий швов:
В направлении длины секции: 0.09 * 9 -0.02 = 0.78 м ;
В направлении ширины секции: 0.09 * 7 - 0,02 = 0.61 м.
Перекрытие 0.78 м вполне годится, поскольку минимум находим по формуле:
0.6*(180/100)^(1/3)=0.73 .
Второе перекрытие явно недостаточно, поскольку а нашем проекте равно 0.61 м, а минимум окажется следующим: 0.9*(180/100)^(1.3)=1.09 м.
Основной критерий кладки: К = 7.383.
