Были даны следующие габариты секции:
40.9 х 17.3 х 18.2 м (длина, ширина\. высота). Число курсов n=6. Текст начала программы:
rem Программа выбора Магической кладки номер 16
lmax=63:bmin=35
l=49:b=45:n=6
t=0.02:ro=2.4
L=315:B=133:Br0=17.3:Lr0=40.9
Hr=18.2
for M=100 to 300 step 5
dM=1

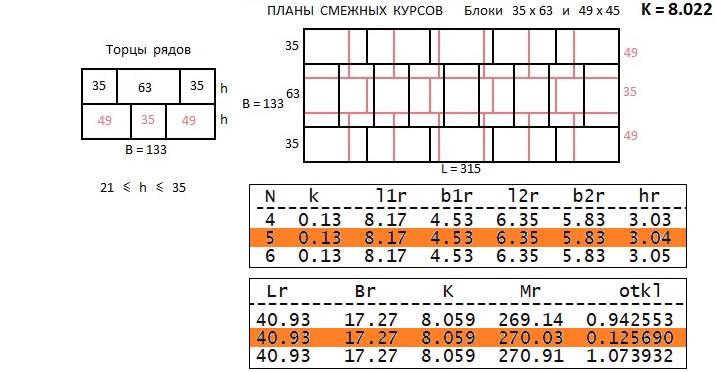

Масса блоков должна быть кратна 5 тоннам. В результате оптимальным вариантом оказалось значение М = 270 т. п
При этом минимум otkl= 0.126. Проектные габариты оказались следующими:
49.93 х 17.27 х 18.24 м. Высота курсов h=3.04 м. Коэффициент масштаба k=0.13 м. Перекрытия швов по длине L: 0.13*5-0.02=0.63 м. С учетом же массы блоков 270 т, минимум перекрытия должно быть 0.84 м. Но тут нужно учитывать, что столь небольшие перекрытия оказываются лишь в четырех места в центральной части секции и суммарная их длина всего 4% от суммы длин всех перекрытий. Остальные значения оказались более 0.89 м. Поэтому по данному показателю кладка вполне пригодна.
Минимальные перекрытия по ширине В, то есть между рядами смежных курсов, равна 0.13*14-0.02 = 1.80 м. Тут уже запас довольно солидный, поскольку 1.80 намного больше расчетного минимума 0.84 м.
Основной критерий кладки стал равным К = 8.059.
Габариты блоков:
8.17 х 4.53 х 3.04 м; масса 270.03 т ;
6.35 х 5.83 х 3.04 м; масса 270.10 т.
