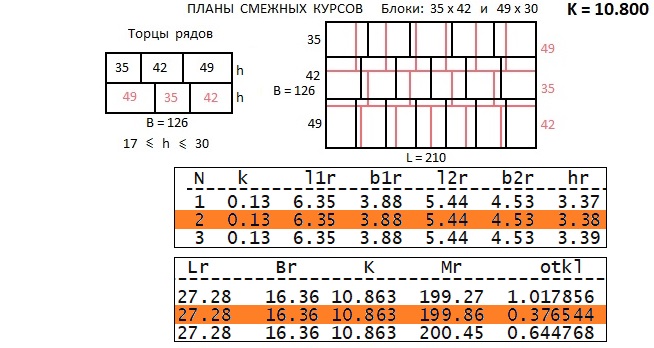

Магическая кладка с незначительно меньшими перекрытиями швов явилась исходной для построения десятков реальных кладок. Один из вариантов показан в иллюстрации. Первоначальные данные габаритов секции:
27.2 х 16.3 х 17.0 м (длина, ширина, высота)
Найти нужно было оптимальные число курсов n и массу блоков М. Число курсов оказалось выявить довольно легко простым перебором вариантов от n=3 до n=7. Наилучший результат оказался при n=5. Оптимальную же массу удалось найти по проге, начальная часть которой:
rem Программа выбора Магической кладки номер 32
lmax=49:bmin=30
l=42:b=35:n=5
t=0.02:ro=2.4
L=210:B=126:Br0=16.3:Lr0=27.2
Hr=17
for M=150 to 250 step 10
dM=0.8
Из серии распечатанных таблиц была получена M = 200 тонн. Проектные габариты секции:
27.28 х 16.36 х 16.90 м (длина, ширина, высота).
Тогда: высота каждого блока h=3.38 м.
Коэффициент масштаба k=0.13 м. Минимум суммы невязок otkl = 0.3765. Габариты двух типов блоков:
6.35 х 3.88 х 3.38 м ; масса 199.86 т ;
5.44 х 4.53 х 3.38 м ; масса 199.91 т.
Основной критерий кладки К = 10.863.
Перекрытия швов немного недостаточны. Так, по проекту вдоль длины ряда минимум перекрытия равен: 0.13*5-0.02=0.63 м;
а вдоль ширины секции: 0.13*7-0.02=0.89 м.
С учетом же массы 200 тонн этими минимумами должны быть соответственно 0.76 м и 1.13 м. То есть в первом случае не хватает 13 см, а вл втором - уже 24 см.
То есть для принятие данного проекта потребуются дополнительные исследования, например модельные испытания в волновом лотке.
