Эта магическая кладка довольно неплохая, но есть существенный недостаток: в одном месте перекрытия швов довольно слабые. Это можно будет рассмотреть на примере дальше. Данный вариант был использован при проектировании секции с реальными габаритами: 40 х 17 х 18 м. Ближе всего подошла именно эта структура номер 14. Начальная часть программы:
rem Программа выбора Магической кладки номер 14
lmax=42:bmin=25
l=35:b=30:n=6
t=0.02:ro=2.4
L=210:B=90:Br0=17:Lr0=40
Hr=18
for M=100 to 300 step 10
dM=1

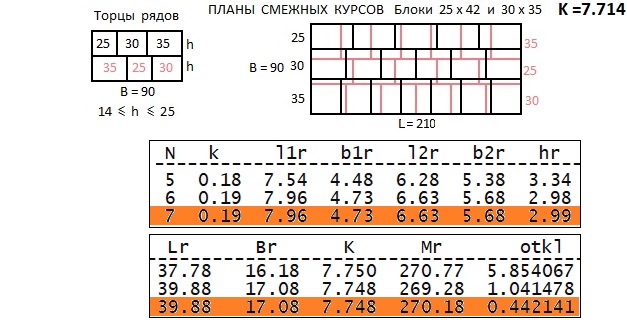

В результате получили оптимальный вариант при массе блоков 270 тонн. Проектные габариты секции: 39.88 х 17.08 х 17.94 м. Габариты блоков:
7.96 х 4.73 х 2.99 м ; масса 270.18 т ;
6.63 х 5.68 х 2.99 м ; масса 270.24 т .
Коэффициент масштаба k=0.19 м. Минимальные перекрытия в направлении длины рядов: 4*0.19-0.02 = 0.74 м. В направлении ширины стенки: 5*0.19-0.02=0.93 м.
Но для блоков массой 270 тонн будем иметь минимумы соответственно 0.84 м и 1.25 м. Видно, что в проекте перекрытия недостаточны. Если же их принимать, то потребуются серьёзные обоснования. Например путем модельных испытаний в волновых лотках.
