Конструкция пала для швартовки судов среднего тоннажа.
Габариты: 24.6 х 18.0 х 26.6 м (длина, ширина, высота).
rem Программа выбора Магической кладки номер 17
lmax=20:bmin=12
l=16:b=15:n=9
t=0.02:ro=2.4
L=60:B=44:Br0=18:Lr0=24.6
Hr=26.6
for M=250 to 300 step 5
dM=1

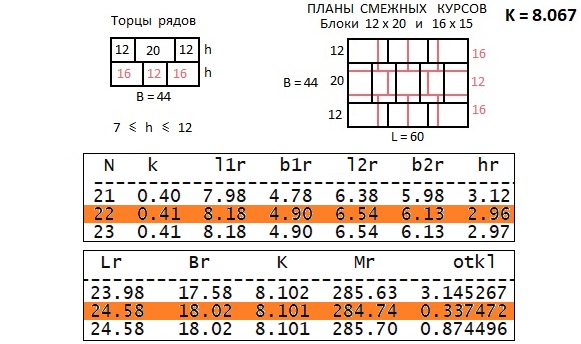

Планировалось применить бетонные блоки массой более 250 тонн. Программа выдала оптимальный вариант, при котором каждый блок имеет массу 285 тонн. При этом минимум отклонений разных параметров: otkl = 0.337. Коэффициент масштаба k=0.41 м.
Проектные габариты пала: 24.58 х 18.02 х 26.64 м. Габариты блоков:
8.18 х 4.90 х 2.96 м ; масса 284.74 т;
6.54 х 6.13 х 2.96 м ; масса 284.80 т.
Основной критерий кладки К = 8.101.
Перекрытия швов выше минимально возможных по нормам.
