Папье-маше дрянной говоришь материал?

Странно .. но давным давно исчезли раз в неделю по утрам появляющиеся в городских дворах сборщики тряпья на конных повозках ..
А нынче и вовсе цена на картон и макулатуру упали на пунктах приёмки в двое ((

А знают ли соврименные люди что можно сделать из подобных отходов ?



"6. Папье-маше для филенок
Эта масса служит для изготовления филенок и облицовок жилых домов,
пароходных кают, железнодорожных и трамвайных вагонов, экипажей и т. д.
Эта масса поддается всяческой обработке - ее можно строгать, пилить,
клеить, прибивать гвоздями, и она никогда не расщепляется и не дает
трещин. На открытом огне ее можно гнуть, придавая ей элегантнейшие
формы, и ее можно, лучше, чем дерево, красить, полировать и лакировать.
При этом краска, политура и лак держатся на ней гораздо прочнее, чем на
дереве. Масса нечувствительна к перемене температуры, даже если
постоянно подвергается действию солнца или дождя, не коробится и не дает
трещин. При обработке она имеет то преимущество, что не имеет
волокнистого строения, а потому не надо обращать внимания на волокна, как
при дереве. Для изготовления этой массы поступают след. образом: берут
70% тряпья, 10% джута, 15% бумажных обрезков, 5% бумаги из древесной
массы (всего 100%). Эти части при помощи соответствующих
приспособлений, с прибавлением воды, перерабатываются в однородную
массу. Полученную кашицу высушивают, а после просушки прибавляют 40-
50% вареного льняного масла и размешивают как можно лучше, чтобы
получилось однородное тесто. Это тесто утрамбовывается в формы,
соответствующие тем размерам, какими должны быть изготовляемые
филенки. Остальные предметы, кроме филенок, изготовляются прессованием
в формах. Предметы в виде панно, готовых капителей, розеток и т. п. сушатся
в печи при температуре около 70° Ц и тогда готовы к употреблению.


7. Вулканизированные папье-маше
Для изготовления этой массы бумага обрабатывается концентрированным
раствором хлористого цинка 65-75° Б. Вместо хлористого цинка могут быть
употреблены хлористые соединения олова, алюминия, магния или кальция.
После такой обработки нужно промыть бумагу чистой водой, пока она не
освободится от излишних химикалий. Так как на 1 кг бумаги требуется 4 кг
концентрированного раствора хлористого цинка, то такой способ был бы
слишком дорог для практических целей, если бы нельзя было снова
использовать хлористый цинк, что делается следующим образом. Воду, в
которой промывают обработанную хлористым цинком бумагу, употребляют до
тех пор, пока концентрация не достигнет 30-40° Б. Тогда выделяют
углекислым натрием (содой) весь цинк в виде углекислой окиси цинка так,
чтобы в растворе остался только хлористый натр. Продажная цена
углекислой окиси цинка покрывает стоимость хлористого цинка. Можно,
однако, из углекислой окиси цинка обработкой ее соляной кислотой снова
образовать хлористый цинк и вновь его употребить в дело. Полученная таким
образом масса так разбухает от сырости, что ее нельзя было бы употреблять,
если не сделать ее водонепроницаемой. Это достигается тем, что ее от 24 до
48 часов подвергают действию азотнокислой ванны, а затем тщательно
промывают в воде. Потребное для действия время зависит от толщины
обрабатываемых предметов: чем они толще, тем медленнее пропитываются
азотной кислотой, т. е. тем больше потребуется времени. Так как трудно
достать азотную кислоту необходимой крепости, то следует отдать
предпочтение смеси из азотной и серной кислоты, соотношение которых
зависит от крепости азотной кислоты. Необходимость сделать предметы
водонепроницаемыми навела на мысль вулканизировать их обработкой
концентрированной серной кислотой. Проделывается это следующим
способом: В ванну из серной кислоты (обыкновенной продажной кислоты)
прибавляют цинк-приблизительно 1 цинка на 32 кислоты- и оставляют стоять,
пока кислота не вберет как можно больше цинка. Когда жидкость охладится,
прибавляют декстрин-в пропорции 1 декстрина на 4 раствора. Это оказывает
удивительное влияние на действие ванны; лист бумаги, после пребывания в
ванне, не разрушается немедленно от кислоты, но сохраняет долгое время
силу сцепления или склеивания после того, как он вынут из ванны. Этим
выигрывают столько времени, сколько нужно, чтобы из двух или нескольких
бумажных листов образовать картон или формовать обрабатываемую массу.
Затем масса опускается в ванну из обыкновенной поваренной соли и воды.
Здесь происходит двойное разложение: образовавшиеся соли, сернокислый
натрий и хлористый цинк растворяются в воде. Предмет затем промывается в
чистой воде и обрабатывается дальше по желанию. Новизна этого рецепта
состоит в добавлении к сернокислой ванне таких веществ, которые обладают
способностью ослабить или замедлить действие кислоты. Вместо цинка
можно употреблять и другой минерал, напр., железо, а вместо декстрина
другое вещество, напр., кровь, яичный белок, бумагу или бумажную массу.
Таким способом могут быть обработаны всякие растительные волокна и
ткани. Когда они обработаны в достаточной мере и свальцованы, они
представляют отличную замену кожаных ремней. Для приготовления
особенно толстых картонов их сначала вальцуют обыкновенным способом и
соединяют две или несколько таких масс. Смазав обе поверхности описанной
выше жидкостью и склеив таким образом, их промывают, как описано выше.
Чтобы сделать изделия водонепроницаемыми, к кислотной ванне прибавляют
немного сернокислого калия.
8. Вулканизированная фибра
Изготовляется таким же образом в твердом и мягком виде. Твердая
вулканизированная фибра представляет рогообразную, однородную твердую
массу, которая не расщепляется и не ломается. Она выдерживает высокую
температуру и высокое давление, ее можно пилить, буравить, строгать,
штамповать и полировать. Твердая фибра, в качестве отличного
непроводника электричества, пригодна для изоляционных целей. Винтовые
нарезки на ней можно вытачивать так же равномерно и резко, как из металла.
Вулканизированная фибра применяется для изоляционных целей в
электричестве, для машинных частей всякого рода, в особенности для
бесшумно вращающихся зубчатых колес, подшипников и т. д. и вообще
всюду, где требуется неокисляющийся и нечувствительный к ударам и
толчкам, к жирам и сырости материал. Она лучше и дешевле кожи, резины,
металла, кости и слоновой кости и нечувствительна к холодной и горячей
воде, к маслу, жиру, нефти, керосину, нашатырю, слабым кислотам и т. д.
Гибкая вулканическая фибра представляет кожеобразную массу,
противодействующую холодной и горячей воде, маслам и т. д. Она
растягивается при этом совершенно гладко и ровно. Ей отдается
предпочтение перед резиной и кожей. Гибкая фибра служит для вентилей,
насосных клапанов, обручей, фрикционных шайб и т. д. От действия воздуха
и сухости гибкая фибра становится твердой, но погружением в воду может
быть опять сделана гибкой. Вулканическая фибра не выносит только слишком
сухой жары. Получающиеся при обработке обрезки ни на что не пригодны .."

ПОСТскрипТум

Как бы там ни было ..

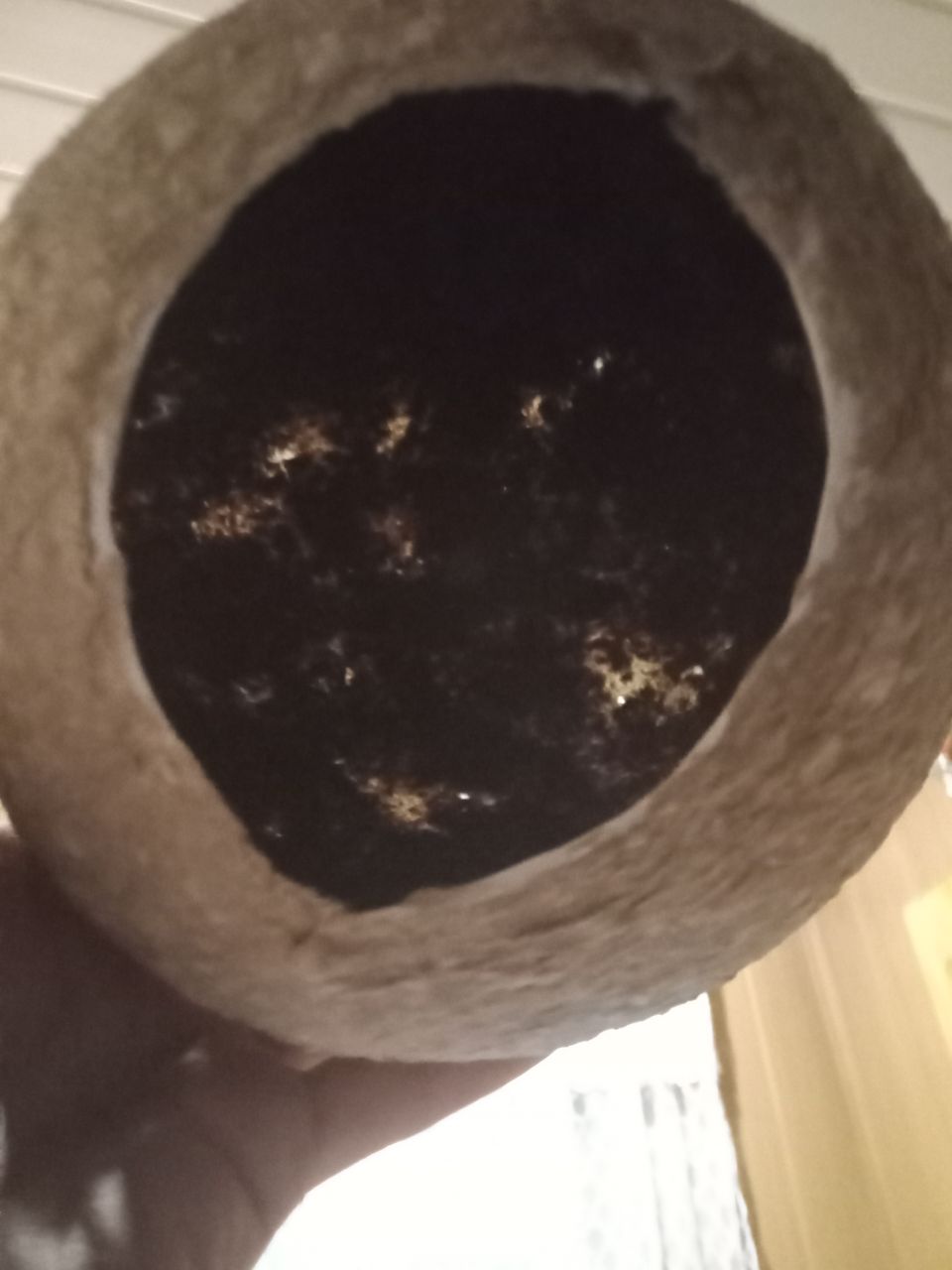

Когда кузЪниц  слепил ради баловства из картона полый шарик и изъял из него латексную матрицу (обыкновенный праздничный шарик) ..
ТОКогда присмотрелся внутрь оного, подняв шар и обратив его тыльную сторону на свет лампы .. обнаружил в утробыли сферы  подобие свечений галактик, млечных путей, скопления вспышек = звёзд во тьме ........ топ попросту АХренел !!!!!!!!

........ (((((((( ОО 818 ОО )))))))) ........
