                НА МЕСТО МУФТЫ
                ЦИКЛОИДНЫЕ ТОРЦЕВЫЕ ПЕРЕДАЧИ

Почему бы вместо муфты не поставить циклоидную передачу? Это компактное устройство может заменить редуктор с цилиндрическими колёсами эвольвентного зацепления зубьев.
Зацепление через шарики в циклоидной передачи привлекательно внешней простотой конструкции. Однако трение скольжения шарика в его гнезде – недостаток такого механизма. В циклоидной передаче есть возможность заменить трение скольжения трением качения.

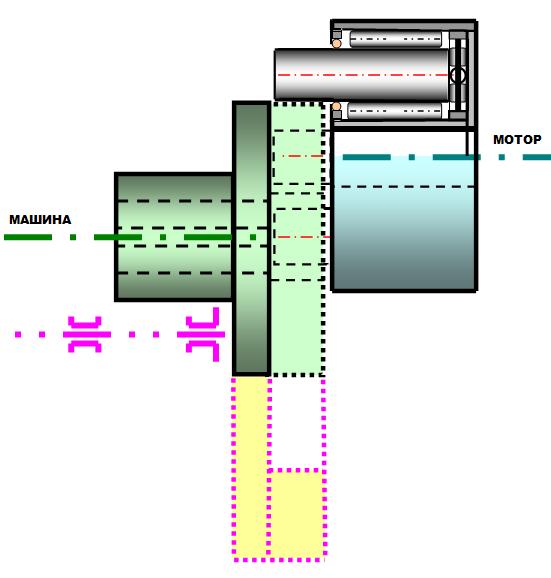

На рисунке 1
показан вариант конструкции, где подшипники качения помещены внутрь тела ведущего звена. Это позволяет применить сильные, сравнительно крупные подшипники в сравнительно компактном устройстве, которое внешне выглядит очень просто.

В 21-м веке  для станков с программным управлением выполнение даже математически заданных криволинейных поверхностей не является технологической проблемой. А в  данном случае ось вращения фрезы, а затем и пневматической шлифовальной головки, имитируя движение оси вращающегося толкателя в ведущем звене такого кулачкового механизма, должна перемещаться всего лишь по окружности. При этом, однако, ось этого инструмента перемещается с поступательной скоростью, согласованной в требуемом отношении с угловой скоростью вращения обрабатываемой заготовки ведомого звена, закреплённой на поворотном столе или в делительной головке.

На глаз видно, что обычный редуктор, который заменён этим устройством, при той же мощности будет значительно массивнее, и, по-видимому, существенно дороже.

В механизмах малой мощности сопоставление по нагрузочной способности вообще не имеет значения.

Как и чудеса многообразия видов в живой природе, так и чудеса многообразия техники возникают постепенно, даже и всего лишь за счет многообразия хотя бы только пропорций в механизмах, где не предложено ничего принципиально нового.

Учитывая, что «машин без муфты не существует», можно вообразить, как широко могли бы найти применение редукторы, устанавливаемые на место муфты.

*****
