Фрикционные мультипликаторы для свёрл. Механизмы




                Мультипликаторы для свёрлышек



Чем мельче отверстия, тем их больше в технике.

Очень мелкие свёрла требуют более высоких оборотов, чем те, что им обеспечивают шпиндели типичных сверлильных станков и многошпиндельных сверлильных головок.



В последние годы кое-где уже применяют вставные в шпиндель станка мультипликаторы оборотов.

Они имеют зубчатую передачу повышения оборотов.

Это требует предельно прецизионного выполнения довольно нетехнологичных деталей, особенно, зубчатых колёс, которые не терпят работы на очень высоких оборотах.

Поэтому такие мультипликаторы оказываются дороже самих сверлильных станков, не очень больших.

Столь дорогие и капризные зубчатые мультипликаторы не могут найти широкого применения в производстве.



Для работы мелкими свёрлами  требуются лишь ничтожные крутящие моменты.

Их очень просто обеспечивают всевозможные фрикционные механизмы, несопоставимо более простых и дешёвых конструкций.

Могу предложить великое многообразие таких устройств.

Вот одна из многих «безделиц» такого назначения, давно уже завалявшихся среди забытых мною эскизов в моих макулатурах.

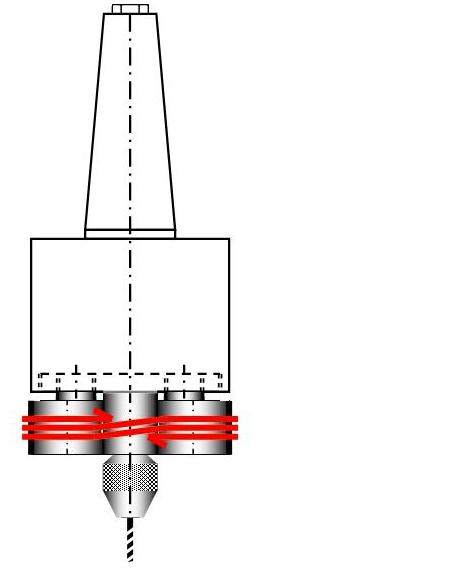

За основу конструкции взят скоростной токарный центр, в котором надо заменить вставку и фланец, как показано здесь на рисунке.

На вставке сидит патрон со сверлом.

(Показано скоростное моё однозубое «сверло»-фреза, теперь уже широко применяемое во всём мире).

Вставка обкатывается сателлитами-подшипниками, сидящими на своих эксцентричных осях, ввинченных во фланец этого приспособления.



Сателлиты охвачены стягивающим их кольцом, которым служат витки такой пружины.

Её концы отогнуты так, чтобы за них удобно было какой-нибудь гибкой связью (шнуром, проволокой, цепочкой) удерживать это кольцо-пружину от вращения во время работы этого столь простенького механизма.



Вращение шпинделя самого станка (вместе со вставленным в этот шпиндель показанным здесь приспособлением) заставляет сателлиты этого механизма катиться по неподвижному цилиндру внутри показанного здесь кольца-пружиы.

Одновременно они катятся и по наружному цилиндру вставки, на которой закреплён патрон со сверлом.

Поэтому вставка вращается в несколько раз быстрее шпинделя сверлильного станка.



Витки пружины с достаточным усилием прижимают сателлиты к вставке этого механизма.

Свобода минимальной подвижности сателлитов в радиальном направлении обеспечена их осями-эксцентриками.
