Вариатор 4-ступенчатый дисковый с обратными конуса

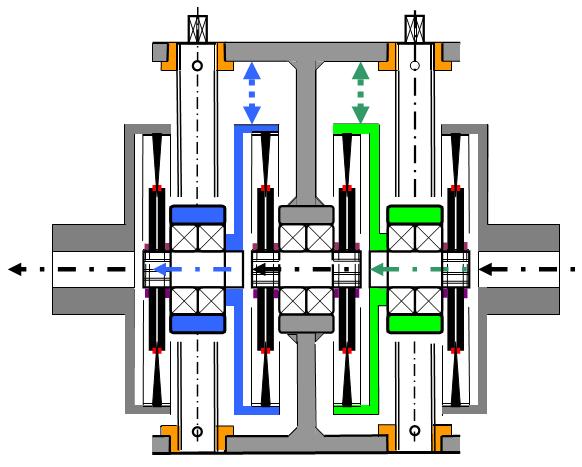

В этом 4-ступенчатом вариаторе его 2 крайних держателя каждый своего фрикционного диска с  обратными конусами на его торцах посажены своими ступицами непосредствено на концы валов электродвигателя и машины, соответственно.

В простейшем варианте конструкции корпусом такого вариатора служит всего лишь узкий отрезок двутавра, - из подходящего по размерам стального проката стандартного профиля. К этой основной  детали корпуса потребуется лишь приварить стальную втулку, вставленную в подготовленное для неё отверстие. В ней напроход расточено посадочное отверстие для подшипникового узла к среднему из трёх валов этого механизма, столь простенькой конструкции.

На кромку каждой тарельчатый пружины одето очень технологичное, - просто выточенное на токарном станке, - фрикционное кольцо. Столь дешевые и быстросменные колечки фрикционного взаимодействия колёс в таком столь практичном устройстве не жалко заменять хоть каждую неделю, но не вместе со всем вариатором.

Это решает главную проблему фрикционных вариаторов вообще - проблему неприемлемо быстрого износа основных деталей фрикционной передачи.

Два других держателя таких же конических дисков имеют свои простейшие (даже покупные) механизмы смещения их оси вращения.

Весь этот 4-ступенчатый вариатор представляет собой всего лишь исключительно простую конструкцию кинематического последовательного соединения 4-х одинаковых узлов, - смехотворных по своей простоте в сопоставлении с различными вариаторами, ныне почему-то всё еще широко используемыми в промышленности всех стран мира.
