Мультипликатор. Из простейших вариантов

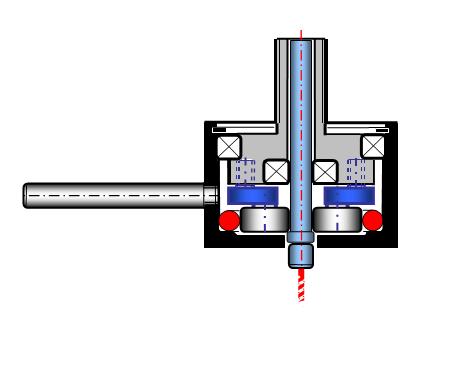

Показан пробный эскиз одного из моих простейших фрикционных мультипликаторов.

(Эту картинку надо бы удлинить по оси и показать в ней ДВЕ ПАРЫ подшипников. Больший из них здесь должен бы иметь более привычные пропорции размеров. Надо бы аккуратно перечертить заново этот простенький эскиз, но сегодня уже лень. В большем настроении я бы сейчас выточил на станке показанные здесь всего-то все три простенькие детали этого мультипликатора. Остальные детали в нём: подшипники и кольца - изделия покупные, стандартные).

Хвостовик у него может быть любым: резьбовым или гладким, цилиндрическим или коническим, круглого сечения или, напр., в форме 3-полюсного эллипса и т.п.

Вставляется он, напр., в обычную втулку Морзе, - деталь уже готовую, покупную - в которой надо (как один из вариантов) всего лишь чуть расточить отверстие и нарезать в нем резьбу под хвостовик этой мультипликаторной головки, если он задан в таком примере исполнения.

Этот вариант и компактнее, и существенно дешевле, даже чем мой же, какой-либо чуть иной фрикционный мультипликатор аналогичной конструкции, но на основе любого, вообще-то тоже вовсе не шибко дорогого приспособления, - всего-то обычного токарного центра.

К тому же, отмечу между прочим, что даже особо прецизионный, немецкого производства высокооборотный центр фирмы ROHM ("рём") обеспечивает согласно каталогу не более 11500 об. в мин.

А предложенная головка будет работать и при частоте, заявленной в каталоге тех подшипников, что помещены в этой головке (десятки тысяч об. в мин., - напр., до 120.000 при диам. отв. 8 мм под стандартный шпиндель минимального размера).

Прижим сателлитов к шпинделю в этой головке обеспечен упругостью резинового кольца,- стандартного покупного. Чтобы реже заменять эту быстросменную деталь (ничтожной стоимости), следует обращать внимание на тип резины этого колечка.
