С тонкими дисками, 2

  ВАРИАТОРЫ с ТОНКИМИ ДИСКАМИ  – 2

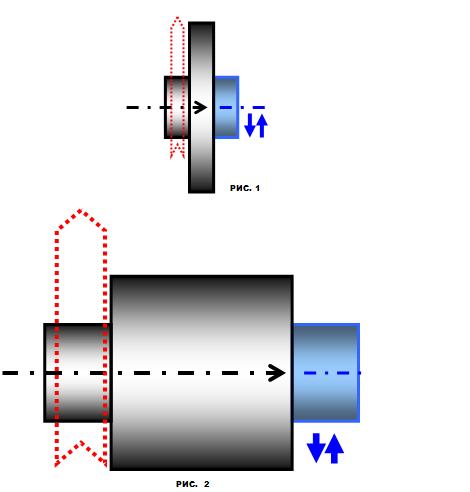

На рис. 1 и  2 показан внешний  вид  ДВУХСТУПЕНЧАТОГО (!) вариатора для  параллельных валов привода. Можно догадаться, что столь простой рисунок говорит о том, что и конструкция такого, столь простого на вид механизма тоже поразительно проста, соответственно дешева, и, что ещё важнее, универсальна необыкновенно, - несопоставимо ни с чем иным аналогичного назначения.

Понятно, что узким силуэтом показано исполнение по схеме с единичной промежуточной пластиной, а широким силуэтом – исполнение с пакетом пластин.

На этих рисунках видны всего две детали внешнего вида. Назову их ШКИВ и ВТУЛКА.

Под словом «шкив» здесь имеется более широкое значение, чем обычно. Это звено может быть звеном передачи любого типа: и зубчатой, и цепной, и ременной с каким угодно ремнём, цепью или зубчатым колесом (например, цилиндрическим или коническим).

Слово «втулка» здесь означает корпус подшипника, в котором сидит ось (строже говоря, вал) промежуточного звена в этом ДВУХСТУПЕНЧАТОМ вариаторе, практически неограниченных возможностей по всем его техническим данным.

Смещение втулки обеспечивается любым, желательно покупным устройством: на шарнире или по направляющим.

Шкив может быть, чаще всего, ведомым звеном этого механизма.
Он может быть и ведущим звеном. Здесь нет проблемы ограниченного крутящего момента. Пакет очень тонких, конической формы, фрикционных дисков практически снимает это ограничение, существенное для любых вариаторов, кроме аналогичных моим.

Пластинки дисков могут быть и с вогнутыми, и с выпуклыми торцами конусов.  Эти странные для конусов, но здесь удобные термины употреблены по аналогии с выпуклыми и вогнутыми поверхностями в оптике.
Исполнения (варианты сборки, в общем-то, тех же вариаторов) с обратными конусами обеспечивают диапазон менее широкий.
Зато при мощности не слишком огромной он гарантирует достаточный крутящий момент, -  даже лишь с одинарной конической пластиной.

В этом случае напрашивается вариант ступенчатого шкива для перекидного ремня или цепи. На обоих рисунках  шкив показан как бы уже ступенчатым.

Эти  вариаторы - приспособления очень недорогие, быстросъёмные, мощные и компактные (особенно в исполнении с обратными конусами).
При установке их на обоих параллельных валах общего привода к машине, - в качестве его понижающих передач, - снижается требование к редуктору по передаточному отношению. Это даёт возможность применить более компактный, более дешёвый редуктор.

Предложенный вариатор несопоставимо дешевле прочих типов вариаторов с каким-либо жёстким звеном их фрикционной двухступенчатой передачи.

При том же габарите по диаметру они много мощнее существующих. Их стоимость сравнительно мало зависит от этого габарита.

В приводах оборудования почти всегда имеется более чем достаточно места для такого, столь дешёвого, сколько надо мощного вариатора, установленного на валу электродвигателя.

Конструкция таких вариаторов смехотворно проста. Тарельчатые пружины, используемые для создания необходимых усилий прижима друг к другу фрикционных звеньев – это лишь одно из решений.

Оно изумительно наглядно вследствие графической простоты таких схем
Оно исключительно удобно, например, мне, для поразительно быстрого вычерчивания таких столь убедительно впечатляющих своей простотой весьма разнообразных схем аналогичных механизмов.

Усилия прижима без всяких проблем обеспечиваются и типичными элементами всяческих фрикционных вариаторов, - расклинивающими шариками.

В конструкциях вариаторов  большой мощности удобно будет применить даже какую-нибудь простейшую пневматику.

Опытные образцы  таких механизмов (чем мельче, тем удобнее)  запросто могут изготовлять в школьной мастерской ученики старших и даже средних классов.

Им тоже этого не позволят! Слишком ужасны последствия, которые  вызывает в мировом хозяйстве, всё быстрее морально устаревающем, провоцируемый так в нём «эффект домино».

Поэтому я не могу рассчитывать на то, что заработаю хоть копейку на таких своих, смешных своей простотой, неожиданных даже для меня находках, удивляющих и меня самого.

Зато, раскрывая хотя бы некоторые, хотя бы залежавшиеся свои технические секреты, я злорадствую и чувствую себя могущественным, почти как Никола Тесла.

Более того, я так провоцирую миллионы школьников (даже двоечников) стать ещё большими, чем я, ВОЛШЕБНИКАМИ.
