РОМБ. Необычные фрикционные механизмы

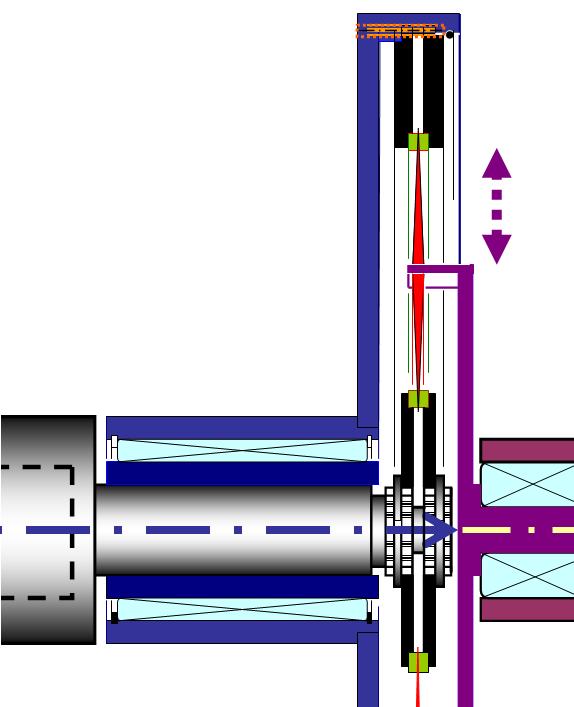

Вариант двухступенчатого вариатора с одной фрикционной кольцевой пластинкой, сечение которой - узкий РОМБ.

Материал заготовки под шлифования торцов на конусы - покупная фреза отрезная, - из очень твёрдой, быстрорежущей стали. Дуговые прорези под водило выполняются в ней на электроэрозийном станке.

Вариатор этот, здесь на картинке, - понижающий. Устанавливается на вал электродвигателя (или двигателя внутреннего сгорания) через свою переходную насадку, которая сидит на конце этого вала.

На ведомом валу ременной или цепной передачи этот вариатор является, повторяю, понижающим.

Разумеется, возможно одновременное применение столь недорогого вариатора этого типа: - и на ведущем валу, и на ведомом валу ременной или цепной передачи.

Это очень недорогое и весьма универсальное устройство предназначено для быстрой модернизации приводов: -  и в уже действующем, и в очень старом, и в новейшем всевозможном промышленном оборудовании, где имеется передача ременная или цепная быстроходная (типа велосипедной или мотоциклетной).

Самая крупная деталь этого вариатора служит шкивом ременной передачи, например, ступенчатой, с перекидным ремнём.

Точно также может быть использоаана велосипедная цепь, в частности, и с обычным для неё механизмом переключения скоростей, - от любого уже ненужного велосипеда.


Без обеих самых крупных, но столь не дорогих деталей (например, сварных или литых из чугуна, пожалуй, покупных полуфабрикатов), без покупной пилы из быстрореза (в которой надо лишь под конусы прошливовать её торцы), без небольших подшипников, без тарельчатых пружин,  без запорных колец, без манжет - опять же, всё покупных изделий, стандартных, - от такого вариатора, вернее, для его изготовления, мало что остаётся.


Применение этого вариатора и на ведущем, и на ведомом валу ременной или цепной передачи, типа велосипедной, - недорого. Общий их диапазон - симметричный. Диапазон двойной вариации это расширяет в квадрате.

Поэтому не стоит заботится о максимально достижимой ширине диапазона регулирования частоты оборотов на каждом валу. Наоборот, за счет решительного сужения диапазона регулирования обеспечивается ещё более впечатляющая компактность и дешевизна такого вариатора, особенно, в сравнении с тем, что пока ещё применяется сегодня во всём мире, причём довольно широко.
