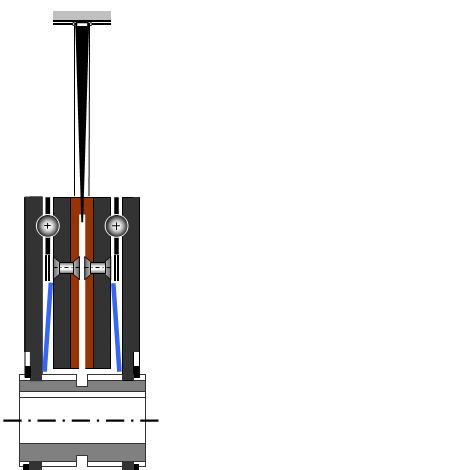

Здесь показано, в принципе, обычное для конструкций фрикционных механизмов более привычное, чуть более серьёзное, чем просто тарельчатые пружины, устройство прижима фрикционных поверхностей, катящихся друг по другу.
Оно, в принципе, одинаково (точнее говоря, аналогично):
- и для вариаторов с выступающими конусами торцов на его тонком фрикционном диске переменного радиуса качения,
- и для вариаторов с обратными (как здесь) конусами торцов на тонком диске переменного радиуса качения.
На моих до смешного простеньких схематических картинках вариаторов мне удобнее рисовать быстро всего лишь тарельчатые пружины. Но и шариковые прижимы, вот эти, тоже не шибко сложны. Они, конечно же, лучше. Для специалистов эта подробность не требует объяснений.
Прижим шариками
