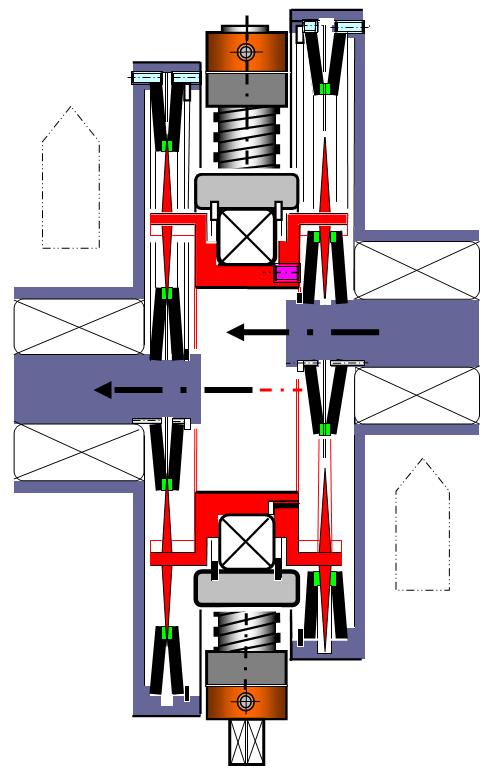

Чуть запутавшись в схеме, я тут слегка заигрался с исправлением этого эскиза. Получилась ещё раз, в общем-то, та же картинка: 4 ромба по-всякому. Поясню её ещё раз на этом наброске того же рисунка.
Возможны такие варианты этой переменной передачи:
- с конца вала на конец другого вала
- с конца вала на соосный шкив
- с конца вала на противоположный шкив
- со шкива на противоположный шкив
- со шкива на соосный ему вал
- со шкива на противоположный вал
В этом варианте такой сдвоенннй вариатор не имеет коробки корпуса, а показанный здесь ходовой винт установлен всего лишь в скобе (напр., в узеньком отрезке швеллера). На этом ходовом винте подвещен корпус смещаемого подшипника.
Концы валов здесь показаны довольно схематично. Реально здесь должны быть насадки на концах тех валов. Лень было исправлять этот всего лишь схематический рисунок.
4 ромба по-всякому -2
