Вместо шлицевых и шпоночных

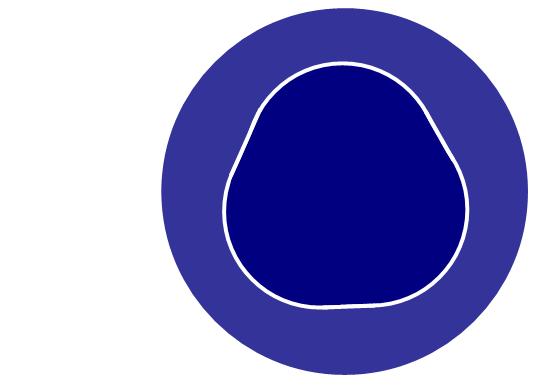

Соединения деталей машин, похожие на это, издавна считаются перспективными, но применяют их редко, - по причине технологических трудностей выполнения аналогичных поверхностей.

С переходом машиностроительного производства на станки ЦПУ (CNC), в том числе станки шлифовальные, технологические проблемы здесь упростились, - главным образом, в отношении поверхности на валу.

А выполнение поверхности некругового сечения в отверстии осталось проблематичным, особенно, в мелких и небольших отверстиях.

Проблема вот в чём. Какими инструментами выполнять приблизительно такие отверстия? Даже хоть на сверхсовременных станках.

Обычно профиль сечения деталей в таком соединении представляет собой математически правильный трёхполюсный эллипс, - фигура, кажущаяся технологически для этого простейшей, поскольку это геометрически правильная фигура.

Такое отверстие можно бы довольно точно, качественно, легко и быстро  выполнять протяжкой, но, однако, во-первых, только лишь в массовом производстве, а во-вторых, вовсе не в любых деталях машин.
_________________________

Более технологична показанная здесь поверхность, состоящая из трёх пересекающих друг друга поверхностей цилиндра с небольшим одинаковым эксцентриситетом каждого из них относительно оси вращения вала. Центры их окружностей расположены по вершинам равнобедренного треугольничка.

Эти цилиндрические поверхности легко выполняются расточкой с трёх последовательных позиций. Точность цилиндрических поверхностей, выполняемых на расточных станках вообще очень высока, как и чистота этих поверхностей. Диаметры их могут быть и довольно малыми.
__________________________



Мне хочется применять на этой технологической операции резцы, теперь уже очень популярные во всём мире, которым задана предложенная МНОЮ их геометрия: - просто "топориком". Это по теме "Смешная Идея" из серии коротких публикаций под общим названием "ТАК БЫЛО".

В этой, надолго отложенной серии баек о моих "заслугах" перед всем человечеством я намеревался рассказывать и в шутку, и всерьёз о моих находках по тематике режущих инструментов. Это моя первая специальность рабочего, а потом и по диплому инженера.

В шуточку, от которой и у меня иногда дыбом встают волосы на затылке, я эти байки называю "Величайшей в истории техники Индустриальной Революцией".
(См. начало серии "Так было", в продолжение которой я давно уже всё ещё не решаюсь втянуться).

На этом деле как грибы после дождя возникают новые фирмы и разрастаются старые промышленные империи.

Миллиардером, главным в нашей стране, на этом стал некто из нашего города, первым сорвавшим куш на реализации этой "Смешной Идеи", чему я безмерно рад, хотя, понятно, не испытываю к нему симпатии, как и он ко мне.

Мои резцы создают трещину впереди лезвия, подобную трещине в оконном стекле, разрезаемом прикосновением к нему вершиной алмаза.

Такой резец не выдерает стальную стружку из выполняемого отверстия, а как бы всего лишь вытряхивает её оттуда на как угодно высоких оборотах инструмента. Получаемая поверхность имеет такую зеркальную чистоту, каковую проблематично получить даже шлифованием.
