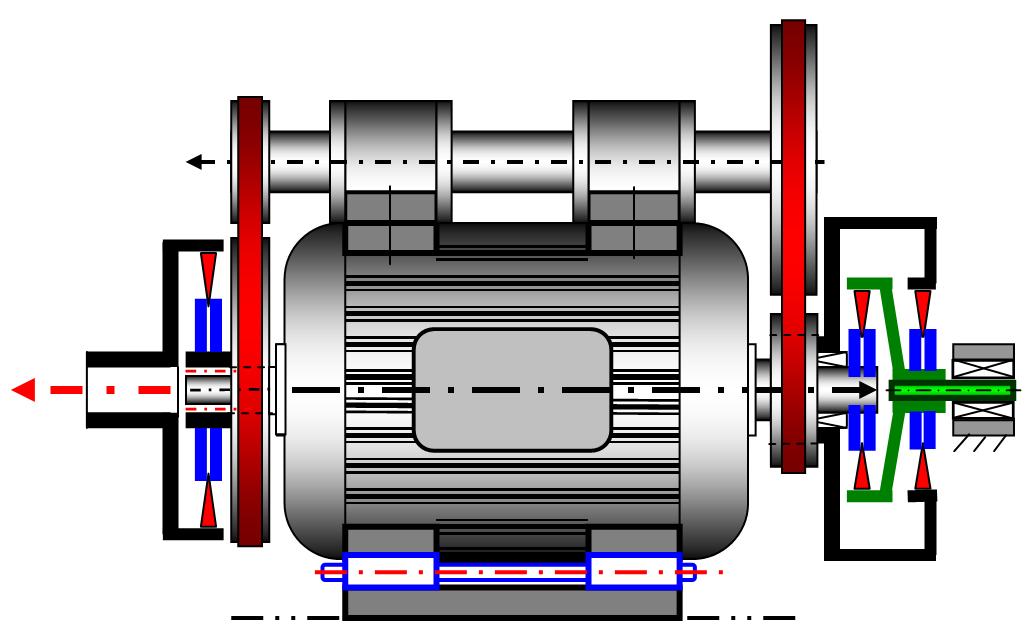

На этой схеме видны сразу несколько решений, показанных ранее, и очередной новый вариант комбинации таких механизмов.
Здесь смещается ось электродвигателя. Для этого он установлен на наклоняемой плите или на салазках.
Ось подшипника, крайнего справа, неподвижна.
Ось ведомого звена всего этого механизма устанавливается на валу редуктора.
В этом агрегате имеется три ступени вариатора и две ременных передачи. Общее передаточное отношение этой установки позволяет или обойтись вообще без редуктора в приводе оборудования, или обойтись существенно более простым, компактным и дешёвым редуктором.
