Стыдно признаться в том, сколько лет и внимания я затратил на упрощение вариантов всевозможных конструкций одношарового микровариатора.
Но зато мне не стыдно сопоставлять такие свои почти потешные вертушки со всем тем, что имеется на рынке фрикционных вариаторов.
Вот один из самых смехотворных результатов моих многолетних поисков.

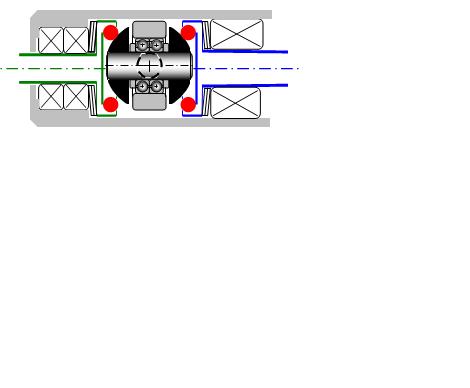

К шарику с наклоняемой осью его вращения, центр которого расположен чуть эксцентрично оси такого вариатора, просто-напросто всего лишь затяжкой посредством резьбы упруго прижаты ведомое и ведомое звенья этого не шибко хитрого механизма.
Упругими элементами здесь служат просто быстросменные кольца из резины или/и стальные тарельчатые пружины, вовсе не обязательные.
Это обеспечивает достаточные усилия и крутящий момент для сверления отверстий мелкими свёрлами, в работе с которыми требуется нащупывать необходимую частоту оборотов.
Шаровой микро-вариатор на резинках. Механизмы
