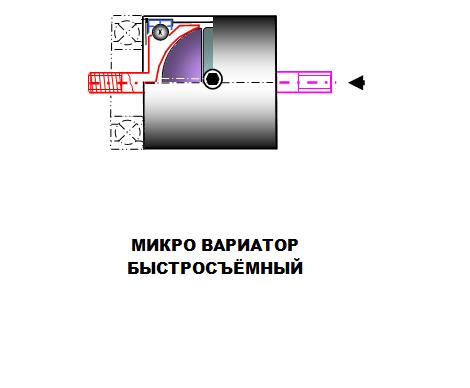

Здесь интересно то, что ПРИСТАВНЫЕ подшипники радиально-упорные упрошают подшипниковые узлы на валах микро вариатора.
Сам вариатор благодаря этому становится компактнее по оси, проще, элегантнее и дешевле.
____
16.02.11. Исправив сейчас опечатку в одном слове (аси), раскрою теперь свой старенький секрет,- важную подробность, пока не показанную на этой картинке.
Чтобы ограничить задаваемой величиной осевое усилие от затяжки резьбы, здесь требуется поместить тарельчатую пружинку между внутренним кольцом подшипника и внешним торцом полусферы.
=========
А ещё лучше, - пару соответствующих таких тарелочек поместить между наружными кольцами показанных здесь подшипников.
Шаровой микро-вариатор для работы мелкими свёрлами
© Copyright: Иосиф Ольшаницкий, 2009
Свидетельство о публикации №209102500528
Свидетельство о публикации №209102500528
Рецензии
В качестве варианта:
вместо упомянутых пружин-тарелочек с той же целью не поместить ли просто типичные резиновые прокладки-шайбы, выполненные однако из достаточно мягкой листовой резины, - подложив их под внутреные кольца приставных подшипников, - то есть надев эти шайбы и на ведущий, и на ведомый валы этого устройства.
