4 срока. Механизмы простейших вариаторов скорости

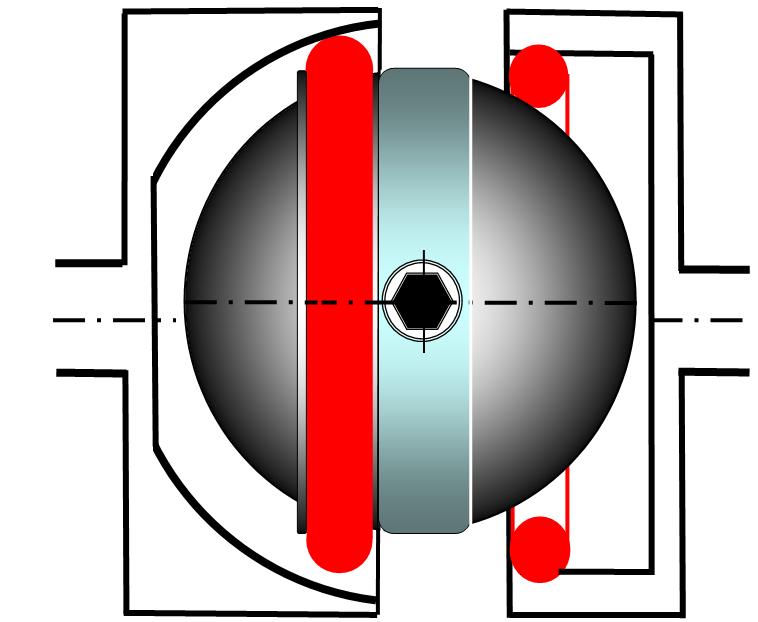

Эта схема имеет несколько достоинств.

Она удобна, прежде всего, для повышающего микро-вариатора, вставляемого в шпиндель станка. Такой микро-вариатор предназначен для повышения частоты оборотов сверлильного патрона при работе очень мелкими свёрлами, для которых недостаточна предельная частота оборотов шпинделя, обеспечиваемая станком.

Здесь используются предназначенные для работы в качестве уплотнений стандартные кольца круглого сечения, выполняемые из высококачественной износостойкой резины. Эти (вообще-то очень недорогие) покупные изделия в данном случае используются по четыре раза, - до предельного износа колец на каждой из всех четырёх сторон круга их профиля.

Резина таких колец куда более износостойка, чем резина покрышек в автомобильных колёсах.
А поверхность детали вариатора, по которой катится такое резиновое кольцо, и вовсе идеальна в сравнении с тем, по чему ходят автмобили.

В этом вариаторе, - предназначенном, в основном, для работы на повышение оборотов, - и одно, и другое резиновое колцо являются частью ведущего звена в передаче крутящего момента. Резиновое кольцо истерается куда быстрее, чем калёная сталь. Причём истерается оно по всей дорожке качения, а не залысинами, как это происходит с деталями ведомых звеньев.

Подчеркну в связи с этим главный недостаток фрикционных вариаторов вообще. Они прекрасно показывающих себя в самых трудных испытаниях, но очень скоро начинающих работать слишком плохо уже после довольно недолгого срока эксплуатации. На фрикционных поверхностях слишком быстро протираются местные залысины. Так образуются колдобины на дорожках качения.

В предложенном механизме этот главный, принципиальный недостаток фрикционных трансформаторов крутящего момента устранён!
