Ещё проще. Мультипликатор оборотов. Механизмы

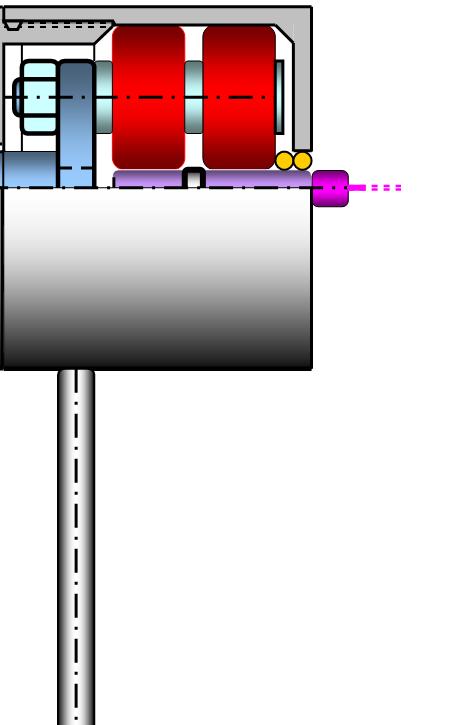

Хвостовик этого мультипликатора не показан, потому что он может быть каким угодно: коническим, цилиндрическим, резьбовым, - любого размера, какой понадобится.

Не показана целиком и деталь слева, - тоже любая. Это может быть и корпус дрели или винтовёрта (а тогда уж и показанный здесь рычажок не нужен).

На шпиндель, напр, стандартный, - для мелких свёрл, - такой как этот, достаточно туго насажено кольцо - для огроничения подвижности по оси этого шпинделя.

Сателлитами служат достаточно тонкостенные (показаны неудачно) втулки из пружинной стали, - чтобы были сколько надо упругими. Три пары таких пружинящих втулочек хорошо центрируют шпиндель.

Внутри упомянутых достаточно упругих втулок находятся водила, - подшипники, чуть меньшего наружного диаметра, чем внутренний диаметр втулок.
____

Промеждупрочим.
Вроде бы, напрашиваются дальнейшие упрощения.
Давайте будем считать, что красным цветом показана резина, - резиновый обод, надетый на подщипник.
Ну, а тогда уж, пожалуй, ещё проще будет в качестве резинок такого назначения использовать резиновые, замечательно качественные сальниковые колечки круглого сечения,- по нескольку на каждом колёсике. Эти стандартные колечки имеют, что кстати, очень точные размеры. Они не дефицитны, и стоимость их ничтожна.

Теперь сопоставим по стоимости и практичности такой, фрикционный мультипликатор с имеюшимися в промышленности покупными мультипликаторами, - зубчатыми, - баснословно дорогостоющими и не столь компактными.
