Ничего проще, ещё раз. Разборные соединения

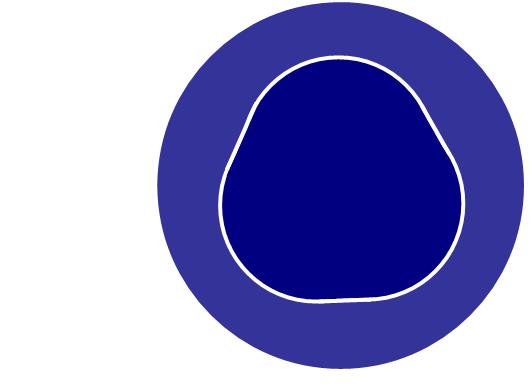

именно такое
- разборное соединение деталей машин и
- почти такое же (с большим зазором в момент установки в отверстие), столь удобное, быстрое крепление - самозаклиниванием - ХВОСТОВИКА РЕЖУЩИХ ИНСТРУМЕНТОВ, напр., свёрл, концевых фрез и пр.
Чем меньше в таком профиле сечения деталей ЭКСЦЕНТРИСИТЕТ его трёх пересекающихся окружностей, тем лучше и технологичнее это соединение.
В процессе изготовления хвостовик инструмента или деталь машины обшлифовывается так разом - с трёх сторон - всего в одно касание шлифовального круга, всего лишь за один полный, не слишком быстрый, оборот заготовки.
Стол станка с ЦПУ(CNC)по заданному ему программой закону движения подаёт на шлифовальный круг медленно вращающуюся заготовку, закреплённую в упомянутой головке, которая установлена на столе этого станка.
Отверстие под такой профиль вставляемой в него детали расшлифовывается таким же образом, - если размер этого отверстия достаточно велик, чтобы шлифовальный круг в нём поместился. А мелкие отверстия растачиваются резцом. При массовом производстве во
втулке (или в иной детали) её отверстие такого профиля, практически почти любого размера, вполне технологично. Оно быстро и просто выполняется протяжкой.
Соединение такого типа, предназначенное для деталей машин, может и не предусматривать зазор между деталями даже в процессе сборки, - так же как и в деталях с профилем строго по окружности.
Соединение без шпонки прочнее. Оно безопаснее, так как не создаёт концентрации напряжений.
Это достоинство такого соединения бывает очень важным, особенно в ответственных узлах и деталях машин.
