Так лучше. Механизмы дисковых вариаторов

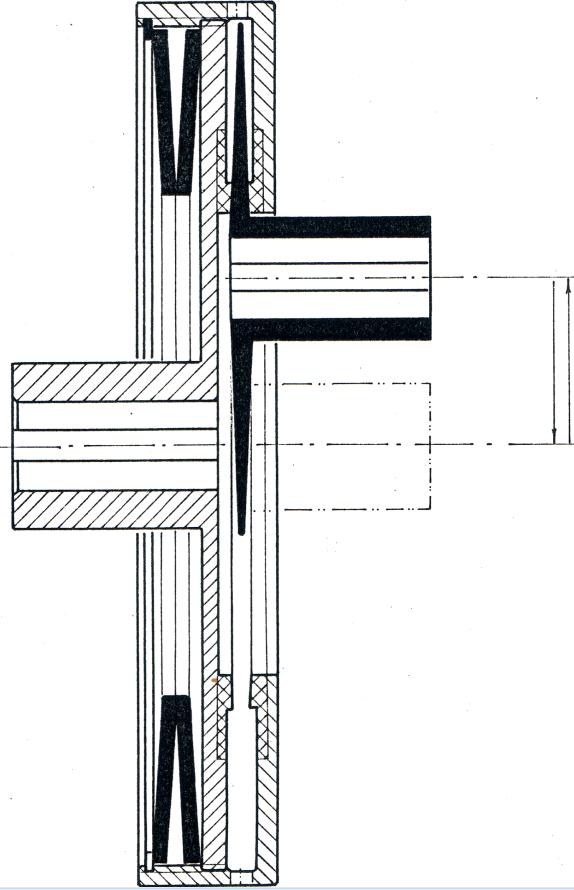

Разумеется расклинивающие шарики предпочтительнее, чем просто тарельчатые пружины, показанные на схеме.
Здесь стоит позаботится о параллельности дисков.
Для этого внутри цилиндра направляющие левого фрикционного диска должны быть скрещенными под достаточным углом, - градусов от 30 до 45, - относительно оси вариатора.
При серийном производстве этого промышленного изделия, спрос на который в перспективе безграничен, предпочтительно задать столь косые зубья эвольвентного профиля и довольно малого модуля. Они нарезаются быстро, точно и автоматически:
- внутренние зубья - долбяком на зубодолбёжном станке,
- а наружные зубья - червячной фрезой на станке зубофрезерном.
Эта автоматизировананая операция достаточно производительна, особенно при мелких модулях, и технологически она давным-давно очень хорошо освоена зуборезным производством.
