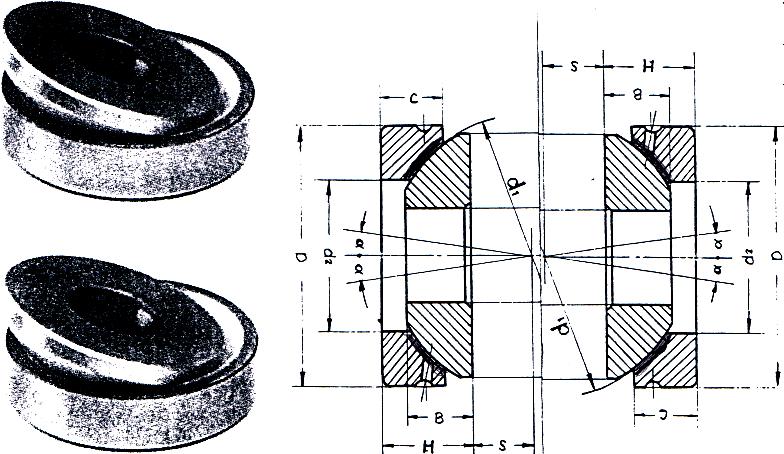

На этой фотографии хорошо видно антифрикционное покрытие (белое) на сферической поверхности.
Много лет я облизываюсь на это покупное изделие самого меньшего размера в каталоге подшипников SКF. 30 мм - наружный диаметр, 10 мм - диаметр отверстия, З2 мм - диаметр шара.
Я уже говорил, что вижу три новых назначения этому идеальному для меня покупному изделию массового производства:
1. Две такие пяты - почти готовый механизм одношарового микро вариатора для шпинделей сверлильных станков, для многошпиндельных головок и для ручных инструментов с мотором. В данном случае больше подойдёт имеющаяся в каталогах такая же пята, но без антифрикционного покрытия.
2. Две такие пяты - сборный шарик уже и с антифрикционными шляпками. Обе шайбы пяты идеально подходят для "подшипника-редуктора" идеи SINx = SIN nx.
3. Две такие пяты - толкатель кулачкового механизма в редукторе типа "с голубой каёмочкой", свой секрет которого мне чешется раскрыть любознательным.
Шаровая пята. Покупные детали для Новых Механизмов
© Copyright: Иосиф Ольшаницкий, 2010
Свидетельство о публикации №210011901275
Свидетельство о публикации №210011901275
Рецензии
Здравствуйте,Иосиф! Вот кулачковый механизм любопытно было бы посмотреть... Пяты - так понимаю, части шаровой кинематической пары 3 класса и позволяют вращение вокруг трёх осей произвольной системы координат. А значит, у механизма должно быть несколько степеней свободы. И форма профиля кулачка меня тоже заинтересовала...
Ирина Жгурова 20.01.2010 07:39 • Заявить о нарушении
Ирина Жгурова 20.01.2010 07:39 • Заявить о нарушении
Здравствуйте, Ирина! Ваше внимание мне особенно лестно.
Кулачковый механизм "с голудой каёмочкой" раскрыть пока не решаюсь, хотя бы потому, что значение этого поразительно простого на вид механизма не поддаётся воображению. Поплёвывать и такими секретами мне пока тоже жалко. Форму кулачка всё же подскажу. Всего лишь эксцентрик!
Что такое кинематическая пара 3 класса, извините, не знаю. По-видимому, не забыл, а просто и не знал, будучи студентом. Возможно, кому-то это нужно, но пока ещё не мне. А если понадобится, то и я загляну в тот самый учебник самого академика Артоболевского. Где-то и он у меня пылится.
Очень хочется, наконец-то почитать Ваши записки и о Ваших студенческих годах, но всё ещё не могу вырваться из цейтнота. Пошёл в разнос, взяв за манеру провоцировать "эффекты домино" вот уже пока только по десять примеров на день. Что будет, если продолжать в таком же темпе! Ни на чём ином уже не в состоянии сосредоточиться. Из-за этого тают связи и с моими древними друзьями.
Повесить на сайте какую-нибудь картинку с репликой - дело нескольких минут. Но и это - результат моих круглосуточных поисков таких решений в течение десятилетий.
Злорадно хочу научить мыслить таким же образом очень многих пока ещё детей. Вот тогда они будут жадны к знаниям и, то, что им станет интересно, будут с лёгкостью глотать пачками книг.
Спасаясь от очередной своей какой-нибудь слишком навязчивой темы, я пытаюсь переключаться на что-нибудь совсем иное. Но снова вникать в неисчислимые связи разных соображений, - это опять сразу же поглощает всё моё внимание.
Посему молю о снисхождении за моё недостаточное внимание и к Вашим литературным публикациям, которые мне очень интересны.
Иосиф Ольшаницкий 20.01.2010 10:08 Заявить о нарушении
Кулачковый механизм "с голудой каёмочкой" раскрыть пока не решаюсь, хотя бы потому, что значение этого поразительно простого на вид механизма не поддаётся воображению. Поплёвывать и такими секретами мне пока тоже жалко. Форму кулачка всё же подскажу. Всего лишь эксцентрик!
Что такое кинематическая пара 3 класса, извините, не знаю. По-видимому, не забыл, а просто и не знал, будучи студентом. Возможно, кому-то это нужно, но пока ещё не мне. А если понадобится, то и я загляну в тот самый учебник самого академика Артоболевского. Где-то и он у меня пылится.
Очень хочется, наконец-то почитать Ваши записки и о Ваших студенческих годах, но всё ещё не могу вырваться из цейтнота. Пошёл в разнос, взяв за манеру провоцировать "эффекты домино" вот уже пока только по десять примеров на день. Что будет, если продолжать в таком же темпе! Ни на чём ином уже не в состоянии сосредоточиться. Из-за этого тают связи и с моими древними друзьями.
Повесить на сайте какую-нибудь картинку с репликой - дело нескольких минут. Но и это - результат моих круглосуточных поисков таких решений в течение десятилетий.
Злорадно хочу научить мыслить таким же образом очень многих пока ещё детей. Вот тогда они будут жадны к знаниям и, то, что им станет интересно, будут с лёгкостью глотать пачками книг.
Спасаясь от очередной своей какой-нибудь слишком навязчивой темы, я пытаюсь переключаться на что-нибудь совсем иное. Но снова вникать в неисчислимые связи разных соображений, - это опять сразу же поглощает всё моё внимание.
Посему молю о снисхождении за моё недостаточное внимание и к Вашим литературным публикациям, которые мне очень интересны.
Иосиф Ольшаницкий 20.01.2010 10:08 Заявить о нарушении
Конечно,вы проводите огромную и интересную работу. А схемки с комментариями - это лишь вершина айсберга...
Про кинематическую пару немного напомню. Это соприкасание двух взаимно подвижных звеньев. Твёрдое тело в пространстве имеет 6 степеней свободы, а каждая деталь в механизме является твёрдым телом. Но вступая в кинематическую пару,часть свобод в движении теряются. Это и обуславливает класс пары. Пары 3 класса имеют три независимых движения относительно системы координат. Они бывают 3 видов. Один из видов - как раз шаровая пара, где звенья могут совершать 3 вращательных движения относительно произвольной системы координат.
Сколько поэзии в этой науке!
1.ТММ http://www.proza.ru/2009/09/26/550
2. ТММ мгновения http://www.proza.ru/2009/10/11/201
3. ТММ . Центр с амбицией гиганта
http://www.proza.ru/2009/11/24/325
4. ТММ Соприкасание КП http://www.proza.ru/2009/12/11/371
А читать про мои студенческие годы вовсе необязательно. Гораздо интереснее мои рассказы о путешествии по Казахстану. Или вот сейчас я буду размещать серию рассказов про участии на "Поле Чудес"...
Ирина Жгурова 20.01.2010 17:31 Заявить о нарушении
Про кинематическую пару немного напомню. Это соприкасание двух взаимно подвижных звеньев. Твёрдое тело в пространстве имеет 6 степеней свободы, а каждая деталь в механизме является твёрдым телом. Но вступая в кинематическую пару,часть свобод в движении теряются. Это и обуславливает класс пары. Пары 3 класса имеют три независимых движения относительно системы координат. Они бывают 3 видов. Один из видов - как раз шаровая пара, где звенья могут совершать 3 вращательных движения относительно произвольной системы координат.
Сколько поэзии в этой науке!
1.ТММ http://www.proza.ru/2009/09/26/550
2. ТММ мгновения http://www.proza.ru/2009/10/11/201
3. ТММ . Центр с амбицией гиганта
http://www.proza.ru/2009/11/24/325
4. ТММ Соприкасание КП http://www.proza.ru/2009/12/11/371
А читать про мои студенческие годы вовсе необязательно. Гораздо интереснее мои рассказы о путешествии по Казахстану. Или вот сейчас я буду размещать серию рассказов про участии на "Поле Чудес"...
Ирина Жгурова 20.01.2010 17:31 Заявить о нарушении
