Шариками. Механизмы простейших вариаторов

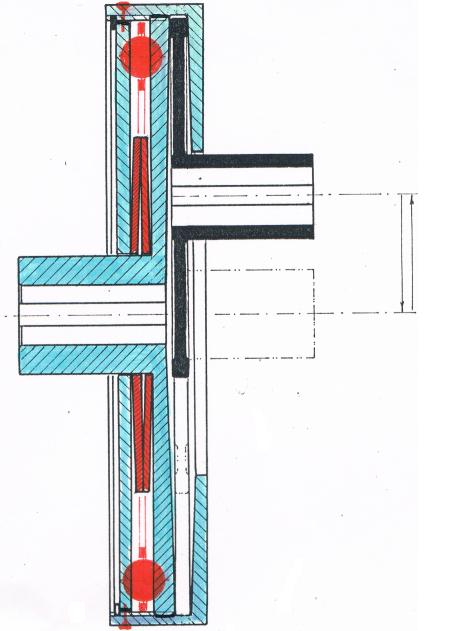

1. На этом вдруг попавшемся мне на глаза почти забытом наброске эскиза показана принципиальная схемка вариатора. В нём имеется типичное шариковое устройство, предназначенное для прижатия фрикционных поверхностей друг к другу, - с усилием, пропорциональным крутящему моменту воздействия одного звена этого механизма на другое.

Как здесь достаточно хорошо видно, такой вариант ненамного сложнее вариатора, где усилие прижима осуществляется только тарельчатыми пружинами, довольно большими. Вообще говоря, шарики лучше, чем только пружины.

Здесь, в шариковом прижимном устройстве, достаточно использовать всего лишь недорогие очень слабые, лёгкие тарельчатые пружины, совсем уж небольшие, меньше, чем на этой картинке.

Тарельчатый прижим удобно лишь рисовать на схемках, полагая, что это только условное обозначение типичного шарикового механизма.

2. Кстати. Фрикционный диск на ведущем звене здесь, - тот, в котором фрикционные поверхности узкие (постоянного радиуса качения), - требуется выполнить менее твёрдыми, чем диски ведомые. Типичные материалы для такой детали: текстолит, околон.

В таком случае фрикционная поверхность ведущего звена, конечно же, немного буксующего, истирается равномерно по всему кольцу беговой дорожки на нём. А фрикционная поверхность ведомого звена должна быть как можно более твёрдой. Поэтому она истирается мало, - хоть и местными протёртостями, но практически незначительно.
В этом и есть существенное достоинство таких схем.



Одна ступень такого вариатора обеспечивает регулирование скорости в приводах оборудования всего-то не много более, чем в полтора раза.

Этого, однако, уже вполне достаточно, например, для центробежного насоса.
И скорость конвейера, ранее постоянная, а с применением такого вариатора - всего лишь в качестве, так сказать, корректора  - ставшая регулируемой в таком же диапазоне - это тоже очень даже неплохо.

 А ведь такие передачи, главным образом, предназначены для двух- и четырёх-ступенчатых вариаторов. Они исключительно компактны, просты по конструкции, очень технологичны,а поэтому поразительно недороги и практичны в самых разнообразных примерах их применения.

***
По предыдущей картинке я мгновенно намалевал расклинивающие шарики, и получилась графическая ошибочка в чертеже. Исправимая. Какая?
