Пластинки. Механизмы вариаторов

Такие прочертёжки я долгое время не решался показывать кому бы то ни было.

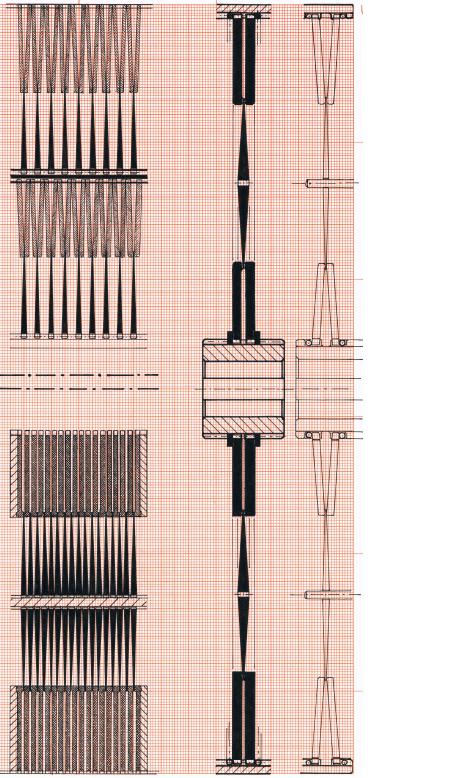

Общая идея таких механизмов лучше всего понятна на бледном чертеже, что справа.
Более контрастно, по сути, она же показана на эскизе, что чуть левее.

Диапазон регулирования такого вариатора - с кольцеобразной пластиной ромбического сечения - чуть больше двух.

Двухступенчатый вариатор с такой пластиной имеет диапазон, типичный для большинства существующих вариаторов любых типов.

Внизу слева видно, что многодисковые вариаторы такого типа чудовищно сильны.

Вверху слева показано аналогичное решение тоже для многодискового вариатора, но с бОльшим диапазоном регулированя.

Огромная нагрузочная способность тонких конических пластин позволит обходится без многодисковых схем.

В тех же радиальных размерах вариатора диапазон аналогичного вариатора может быть шире. Одну из таких схем я назвал "вариатор Ольшаницкого". Её я показывал на картинках в своих коротких публикациях, одна из которых так и называется.

Вариатор, который я назвал своим именем, стоит такого особого отношения к нему. Он легко встраивается и в приводы даже уже действующего оборудования, - с целью их модернизации.

Один из впечатляющих примеров применения такого механизма показан на рисунке в публикации "Гидромуфта между вариаторами".

Такой вариатор в отличие от всех ныне существующих типов должен найти широкое применение в автомобильном транспорте.

Проще всего такой плоский вариатор приспособить на место муфты почти к любому стационарно установленному асинхронному электродвигателю какой угодно большой или малой мощности.

Вариатор Ольшаницкого хорошо размещается, например, в коробке моего же вариатора схемы "в зазоре между полумуфтами" (см. на уже ранее опубликованных фотографиях). Из той схемы и родилась схема вариатора Ольшаницкого.

Там чаще всего будет более предпочтителен вариант, понятное дело, с обратными конусами пластин.

Один из вариантов схемы с обратными конусами можно видеть и на этой картинке, если представить себе, что ось вариатора той схемы,  что показана в левом верхнем углу этой картинки находится, выше её чертежа, а не под ним.
