Шар в конусах

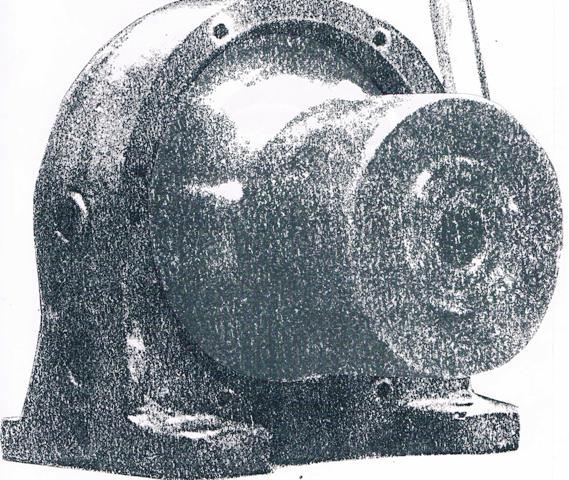

Этот фотомонтаж даёт представление о вариаторе такой схемы.

Фрикционные передачи на обеих сторонах шара пусть даже остаются открытыми. Детали, катящиеся своими внутренними конусами по фрикционной поверхности шара сидят - без натяга - каждая на своей втулке, посаженной со шпонкой на валу мотора и редуктора соответственно. На торце, противоположном конусу, в такой детали этого механизма видны зубья под расклинивающее нажимное устройство с его роликами (или шариками). Противоположные зубья расклинивающего устройства (здесь не показанного) принадлежат упомянутой втулке, сидящей одна на валу мотора, другая на валу редуктора, соответственно.

Здесь хорошо видно, что вариатор такой схемы - "шар в конусах" - в принципе, не сопоставимо сильнее вариатора схемы "шарики на конусах". И по к.п.д. эти вариаторы столь же несопоставимы. Этот куда лучше!

Я уже показывал фотомонтаж вариатора ещё лучшей схемы - "катушка в полусферах". Катушка, в частности, может представлять собой пару таких же полушарий, как эти. Такой вариатор ещё сильнее, кпд его ещё выше, а диапазон регулирования как угодно широк. Саму характеристику такого вариатора легко регулировать в широчайших пределах за счёт малейшего смещения самого вариатора, - когда он выставляется при монтаже.

Схема "полушария в полусферах" позволяет иметь переменными все четыре его радиуса качения.

Такой вариатор может иметь до четырёх различных диапазонов регулирования, в том числе два из них с реверсом. Некоторые такие схемы я уже показывал или хотя бы упоминал ранее.

Одношаровые вариаторы не предназначены для регулирования оборотов под нагрузкой,- кроме самых мелких моделей.
Зато они имеют очень простую, очень недорогую конструкцию, - состоящую всего из нескольких технологически простейших деталей.
