Шар в конусах. Механизмы вариаторов

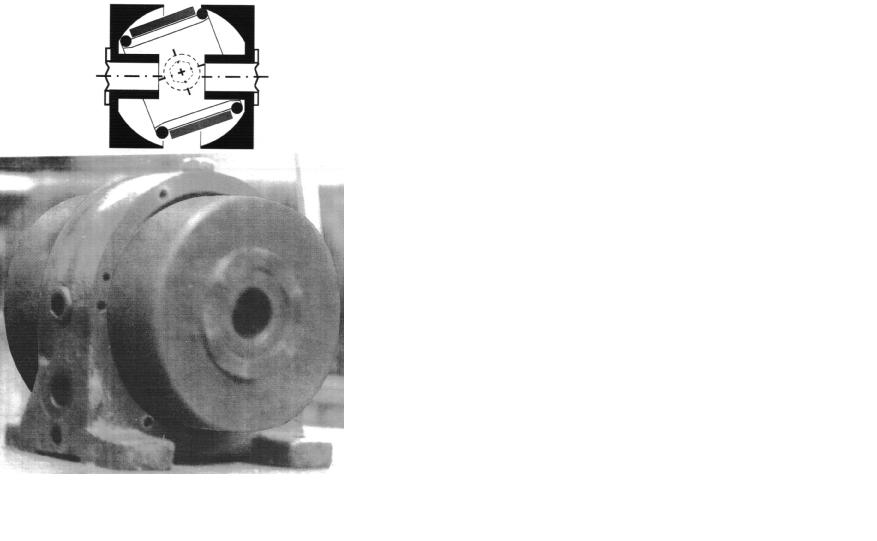

Этот фотомонтаж даёт представление о вариаторе такой схемы.

Фрикционные передачи на обеих сторонах шара пусть даже остаются открытыми. Детали, катящиеся своими внутренними конусами по фрикционной поверхности шара сидят - без натяга - каждая на своей втулке, посаженной со своей шпонкой на валу мотора и редуктора соответственно. На торце, противоположном конусу, в такой детали этого механизма видны зубья под расклинивающее нажимное устройство с шариками (или роликами). Противоположные зубья расклинивающего устройства (здесь не показанного) принадлежат упомянутой втулке, сидящей одна на валу мотора, другая на валу редуктора, соответственно.

Здесь хорошо видно, что вариатор такой схемы - "шар в конусах" - в принципе, несопоставимо сильнее вариатора схемы "шарики на конусах". И по к.п.д. эти вариаторы столь же несопоставимы. Этот куда лучше!

Я уже показывал фотомонтаж вариатора ещё лучшей схемы - "катушка в полусферах". Катушка, в частности, может представлять собой пару таких же полушарий, как эти. Такой вариатор ещё сильнее, кпд его ещё выше, а диапазон регулирования как угодно широк. Саму характеристику такого вариатора легко регулировать в широчайших пределах за счёт малейшего смещения самого вариатора, - когда он выставляется при монтаже.

Схема "полушария в полусферах" позволяет иметь переменными все четыре его радиуса качения.

Такой вариатор может иметь до четырёх различных диапазонов регулирования, в том числе два из них с реверсом. Некоторые такие схемы я уже показывал или хотя бы упоминал ранее.

Одношаровые вариаторы не предназначены для регулирования оборотов под нагрузкой,- кроме самых мелких моделей.
Зато они имеют очень простую, очень недорогую конструкцию, - состоящую всего из нескольких технологически простейших деталей.
