Разборные соединения, 5. Вместо шпонки

Чтобы зажать цилиндрический хвостовик, например, сверла, необходим зажимной сверлильный патрон. Это и сложно, и неудобно, а если им приходится пользоваться довольно часто, то тем более.

Всего лишь, сошлифовав лыску на таком хвостовике покупного инструмента, можно использовать довольно удобный и очень простенький заклинивающий зажим, примеры которого показаны на предыдущих эскизах.

А что, если и ДАЖЕ лыску НЕ СНИМАТЬ на зажимаемом цилиндре. Свёрл-то во сколько! Да мало ли ещё какие инструменты имеют именно цилиндрический хвостовик!

Теперь я  для удобства в работе на всяких станках предлагаю зажимать аналогичным приёмом ЕЩЁ И круглые заготовки изготовляемых деталей. Это потребуется рабочему даже и сотни раз в день.

ПРЕДЛАГАЕМЫЙ приём закрепления детали на станке похож на использование хомутиков, но много удобнее, - он не требует работать гаечным ключом.

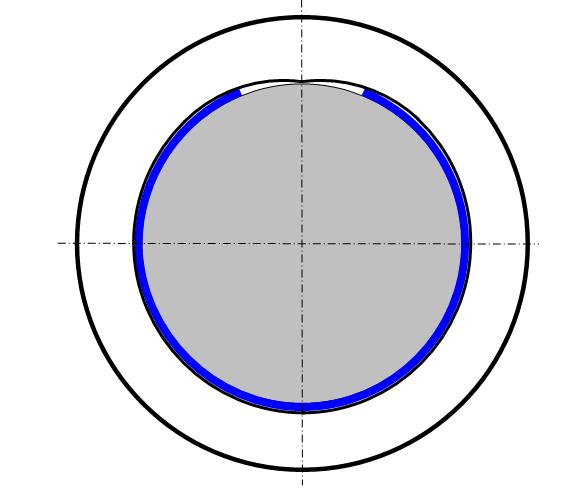

На цилиндрический хвостовик инструмента, как и на цилиндрическую поверхности обрабатываемой детали, всего лишь ничтожным усилием руки легко надевается разрезная втулка. Для этого продольными шлицами, не показанными здесь, этой втулке обеспечивается лишь очень малое усилие деформации на растяжение по диаметру, - лишь настолько, что его достаточно всего-то лишь для того, чтобы благодаря трению эта втулка не соскользнула с цилиндра под действием своего веса.

Цилиндрический хвостовик режущего инструмента, как и цилиндрический конец заготовки обрабатываемой детали, с легко насаженной на нём упругой втулкой свободно входит в соответствующее круглое отверстие.
Крутящим моментом очень пологий выступ, направленный внутрь профиля в отверстии внешней втулки и в прорезь упругой втулки, "намертво" заклинивает эту втулку и находящийся в ней цилиндрический хвостовик.
