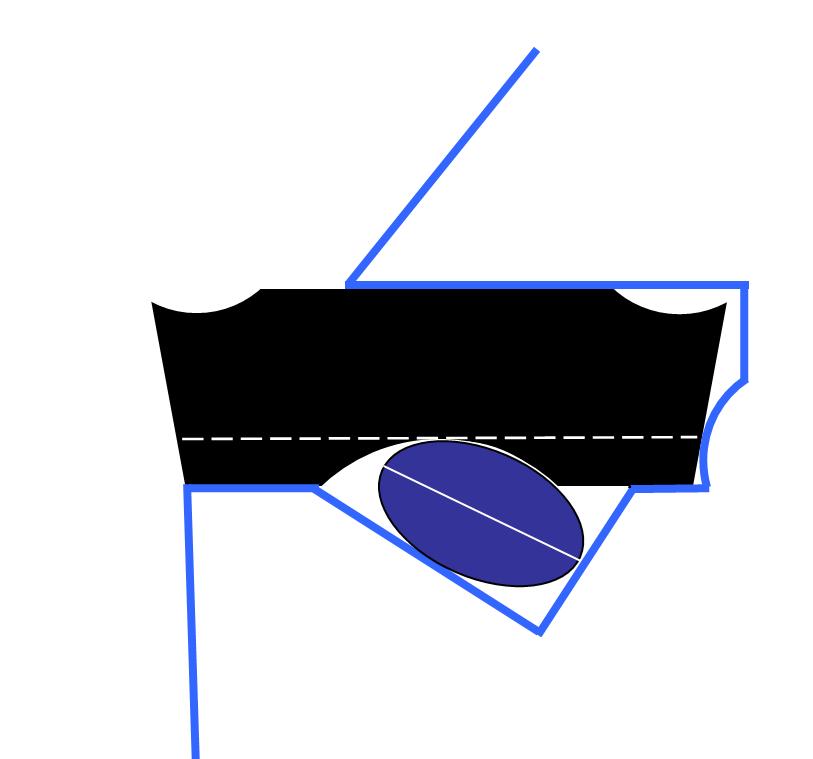

Чтобы любую стандартную, для металла, ЧЕТЫРЁХПОЗИЦИОННУЮ режущую пластинку можно было закреплять вот так - без резьбы! - достаточно всего лишь иметь крестообразную канавку на её тыльной стороне.
Вижу пока три варианта шпонки:
1. упругая, мелко волнистая, изогнутая, как женская приколка для волос
2. жёсткая, сравнительно крупная в своём сечении, состоящая из двух клиньев
3. цельная клиновая, - вдвигаемая на предусмотренную для этого наклонную под неё поверхность
Если я прав (а почему бы нет?), то это крепление режущих пластинок куда важнее, чем крепление заклиниванием вообще-то всегда известной режущей пластинки в зеве отрезного токарного резца, а потом и в зеве гнезда отрезной фрезы.
На развёртывании производства таких инструментов главный миллиардер нашей страны раньше других заработал свой первый миллиард долларов.
Не только квадратную пластинку
© Copyright: Иосиф Ольшаницкий, 2010
Свидетельство о публикации №210040500562
Свидетельство о публикации №210040500562
Рецензии
Теперь я бы вставил, так сказать, куда более солидную шпонку, тоже упругую и мелко волнистую, профиль которой: - приблизительно половина круга.
Такая шпонка подойдёт не столько для закрепления в токарных инструментах режущих пластинок по металлу, сколько, например, для использования по иному назначению - стандартных в Японии - двухпозиционных ножей (сечением, - в мм: 1,5 х 5) с продольной канавкой округлого профиля в них, предназначенной для закрепления их во фрезерных барабанах деревообрабатывающей индустрии.
Иосиф Ольшаницкий 15.01.2018 22:40 • Заявить о нарушении
Такая шпонка подойдёт не столько для закрепления в токарных инструментах режущих пластинок по металлу, сколько, например, для использования по иному назначению - стандартных в Японии - двухпозиционных ножей (сечением, - в мм: 1,5 х 5) с продольной канавкой округлого профиля в них, предназначенной для закрепления их во фрезерных барабанах деревообрабатывающей индустрии.
Иосиф Ольшаницкий 15.01.2018 22:40 • Заявить о нарушении
