Микро и не только. Режущие инструменты

Такой двухпозиционный, быстросменный резец и такое крепление обеспечивает возможность изготовлять столь мелкие инструменты, каковые невозможны при закреплении резца винтом.

Это, пожалуй, самый экономный профиль резцов в отношении расхода твёрдого сплава.

Резец такой формы - без отверстия - технологичен даже для изготовления его из сверхтвёрдого материала.

Такие резцы, надеюсь, найдут широкое применение вместо типичных пластинок с отверстием, применяемых сегодня повсеместно.


01.09.11.

Надо бы  подправить графику.

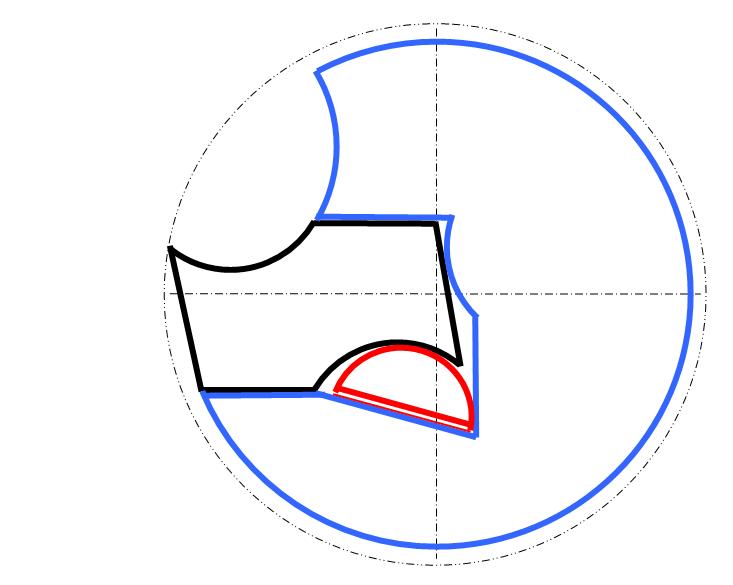

На этой картинке следует профиль режущей вставки расположить так, чтобы её режущая кромка проходила через ось вращения инструмента.

Тогда он сможет ещё и заменять сверло.
________________________

(Здесь в качестве этого исправления графики достаточно было бы просто добавить всего лишь линию КРОМКИ лезвия, проходящую от вершины этого зуба через точку центра круга (то есть через ось вращения этого инструмента).
