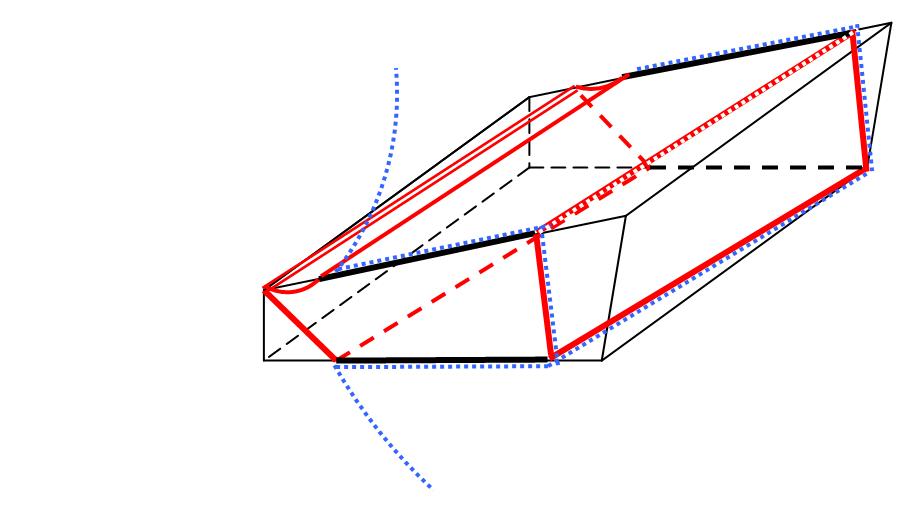

Вот так я представляю себе геометрию заклиниваемого резца, по форме похожего на припайные резцы.
Гнездо под этот резец сужается и в сторону зева, и вдоль прорези.
В массовом производстве эта прорезь выполняется протяжкой, в две операции.
Для изготовления лишь опытных образцов достаточно использовать даже просто дисковую или же обычную пальцевую фрезу, - в два прохода, под малым углом друг к другу и к оси фрезы, предназначенной под такой зуб, заклинивающийся в ней.
Реально угол заклинивания вдоль прорези не обязан быть столь же малым, как на этой картинке.
Геометрия режущей пластинки, 2. Инструменты
