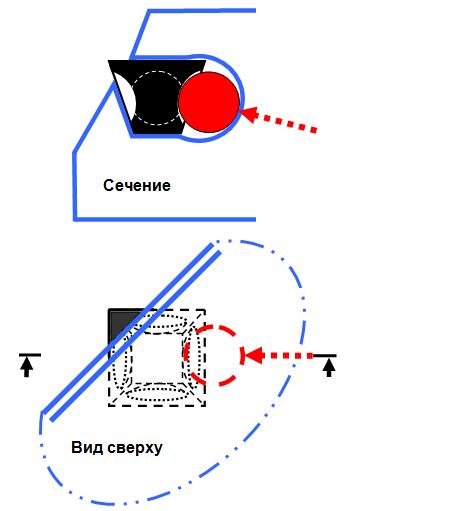

Вот один из многих примеров формы твердосплавной вставки, в которой нет отверстия. Схематично показан приём её крепления.
Поскольку в этом режущем элементе нет отверстия, то он может быть как угодно малым.
Эта вставка имеет всем привычную форму усеченной пирамиды, но лишь в пропорциях размеров несколько более высокой, чем в обычных стандартных пластинках. На всех её боковых гранях в этом примере выполнена лунка под шарик.
Через шарик эту пирамидку прижимают её базирующими гранями к стенкам канала, в который она вставляется. Усилие на шарик создают любым из многих, например, ранее перечисленных приёмов.
Глубокие и большие лунки сокращают расход твёрдого сплава. Но они не обязательны, а шарик, вообще-то тоже здесь не обязательный, можно плоско подрезать.
Без дырки. Режущие вставки инструментов
