Зуб без дырки. Подробнее. Режущие инструменты

Как только выдал вчера картинку "ОДИН ИЗ МНОГИХ", тут же усомнился в правильности показанного направления стрелки на шарик. Перечерчивать было лень, а стереть картинку - жалко. Пусть остаётся для сравнения и как пример не сразу заметной важности всяких подробностей.

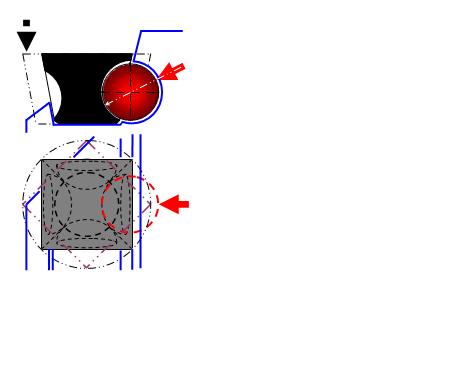

На этой картинке  шарик нажимает на вставной резец В ЕГО ЛУНКЕ по направлению к другому, нижнему углу профиля теперь просто паза под этот резец. Всё упрощается, и фактически таки ошибка в базировании режущей вставки теперь устранена. На этом эскизе видно более конкретно, каким углом и в какой позиции работает такой резец. При токарной операции ось вращающейся заготовки должна быть расположена под углом 45 градусам к полям чертежа.

_____________

Опять допустил графическую небрежность.
К сожалению, я нечаянно успел стереть оригинал. Придётся оставить эту картинку такой, какая она сейчас, - с этой здесь упомянутой графической погрешностью, всего лишь незначительной: с асимметрией глубины лунок. Пусть эта асимметрия будет считаться намеренной, как показанная для сравнения двух вариантов пропорции размеров.

Заодно подчеркну, что лунка таки очень нужна. К тому же четыре предельно большие и глубокие лунки существенно облегчают такие вставки твёрдого сплава.

Ну а рисунок "ОДИН ИЗ МНОГИХ" показывает таки целесообразность, в особенности, ОЧЕНЬ МЕЛКИХ вставных резцов в форме пирамиды именно с ТАКИМИ пропорциями размеров, поджимаемой, именно ТАК, как там показано стрелкой. В очень мелких пирамидках такие лунки, ослабляющие их прочность, не нужны. А базировать их так, как на той схеме, - можно и нужно. Винт, зажимающий МИКРОСКОПИЧЕСКИЕ пирамидки, к примеру, выполненные из СВЕРХТВЁРДОГО материала или хотя бы из керамики, слишком уж хрупкой, зато очень твёрдой, уж там-то может и должен быть сравнительно очень крупным.
