4-позиционная режущая вставка твёрдого сплава, выполнена здесь в форме квадратной пирамиды, в частности, и усечённой, но относительно более высокой, чем трапецеидальные пластинки, применяемые повсеместно.
Поскольку она не имеет отверстия под винт крепления, то она более прочна и более экономна в отношении расхода карбида вольфрама. Ведь для работы такой вставкой достаточно использовать существенно меньший квадрат при той же глубине резания, поскольку там уже не требуется достаточно места под отверстие для винта и под его головку. А вес вставки уменьшается в кубе по отношению к уменьшению длины ее ребра.
Такая режущая вставка твёрдого сплава может быть выполнена как угодно миниатюрной, - что практически неосуществимо для "дырявых" пластинок с таким же по размеру квадратом.
Пирамидальную вставку с такими ПРОПОРЦИЯМИ её размеров базируют и ЗАКЛИНИВАЮТ её боковыми гранями в гранях посадочного углубления, выполненного (например, эрозией) точно под форму этой вставки. В таком положении эту даже как угодно мелкую вставку закрепляют как угодно прочным прижимом, - сверху на её квадрат с помощью как угодно большого винта.

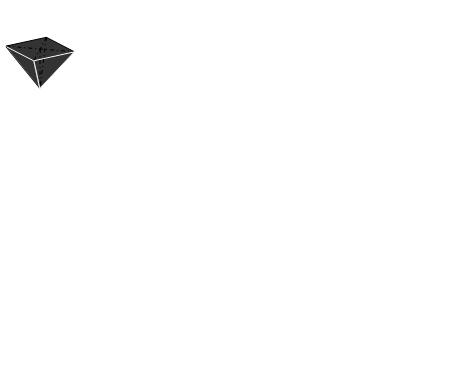

Квадратная пирамидка
© Copyright: Иосиф Ольшаницкий, 2010
Свидетельство о публикации №210041900140
Свидетельство о публикации №210041900140
Рецензии
Понятно, что резец может иметь вид не только именно квадратной пирамидки.
В частности, пирамидальный резец может быть и тетраэдром.
Ещё лучше, что бы он был выпуклым по всеми своим четырём сторонам, - так, как у некоторых алмазов.
И синтетические (даже) алмазы такой формы, хоть малого, но достаточного размера, надеюсь, тоже вскоре будут реальны.
Посадочное гнездо для его закрепления выполняется по прецизионной технологии порошковой металлургии.
Такой многопозиционный резец имеет четыре режущие вершины, - следовательно, до двенадцати режущих кромок.
С учётом того, что точить он может и влево, и вправо, этот резец имеет до 24-х быстросменных рабочих позиций.
Это чаще позволит окупать и применение пусть даже очень дорогого, представим себе, какого-либо сверхнового режущего материала, например, из сверхтвёрдых материалов будущего, которые будут получать, полагаю, по сверхсовременным нано технологиям.
