Примеры заклиниваемых. Режущие инструменты
Продолжайте теперь вы, дети, предлагать очередные примеры.
© Copyright: Иосиф Ольшаницкий, 2010
Свидетельство о публикации №210041900767
Свидетельство о публикации №210041900767
Рецензии

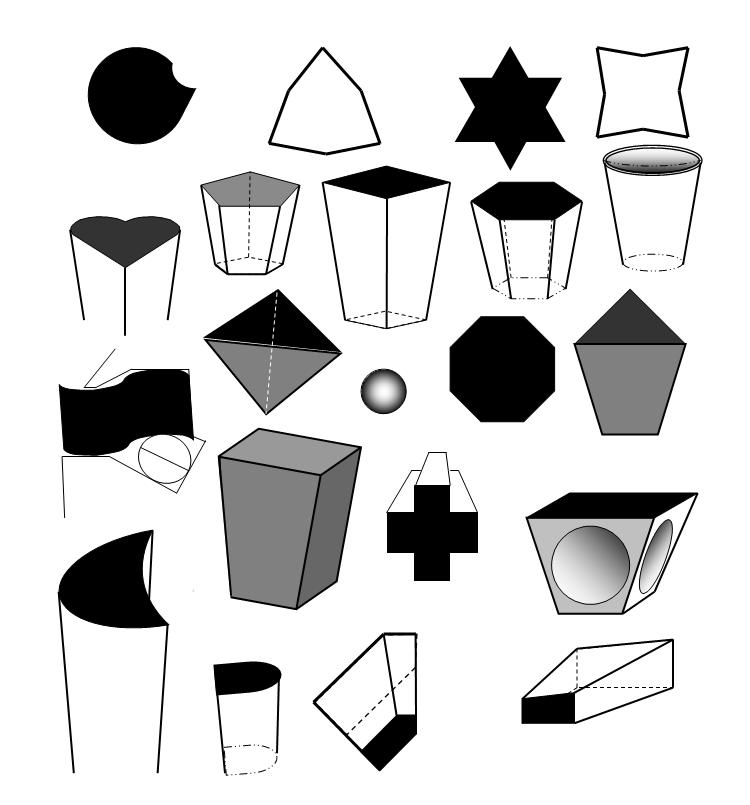

Нет. Это формы карбидных вставок в корпус режущих инструментов, прежде всего, токарных. Представьте себе, что они содержат ещё и сверхтвёрдую часть, тогда и для Вас потеряет значение, что они непривычно высоки по своим пропорциям.
Усечённые пирамиды и конусы, всяких профилей в поперечном сечении и малого угла заострения к вершине, подобно короткому хвостовику конуса Морзе, садятся в посадочное для них отверстие такой же формы. Сила резания не даёт выпасть этому зубу из такого гнезда, а его сечение, отличное по форме от круга, не позволяет ему там провернуться. Если угол заострения, - заклинивающий, - достаточно мал (вовсе не настолько же мал, как в конусе Морзе), и отношение высоты пирамиды к её поперечному сечению тоже достаточное, например, 1:1, то не потребуется резьбовое или иное устройство для прижатия такой вставки со стороны большого торца к 5-ти обязательным для этого базирующим точкам в гнезде под такой зуб. Но добавить и резьбовое крепление, если оно потребуется, тоже можно.
Профили и прочие геометрические элементы таких быстросменных зубьев, не имеющих крепёжного отверстия, могут быть очень и очень разнообразными.
Здесь я наспех показал вставные зубья не только с профилем, сужающимся вдоль зуба.
Шпонка показана лишь одна, справа. Надо бы там подправить слишком уж небрежную графику. Направление усилия от неё должно быть ближе к лезвию. Профиль паза под резец там надо было показать более аккуратно, - а именно, так, чтобы было видно, как усилие от заклинивающей шпонки создаёт крутящий момент, прижимающий резец к нижней и верхней опорным линиям на криволинейных, а не плоских поверхностях паза.
Серповидный профиль, если он не сужающийся от торца к торцу, позволяет работать таким инструментом, не имеющим хвостовика, используя оба его одинаково заточенных конца.
Профиль сердечка показан для баловства, но и такой профиль можно приспособить довольно удачно. В подробности не вдаюсь.
Профиль 6-конечной звезды удобен для крепления зуба.
Профиль 4-конечной звезды удобен, например, для нарезания резьбы. Для профиля 5-конечной резьбы мне не хватило место среди прчих картинок.
Крестообразный профиль, - показанный, почти в шутку, - удобен для выполнения канавок.
Не думаю, что стоит объяснять, каждый из бесконечного возможного многообразия, в общем-то, понятных, подобных примеров.
Хотя бы некоторые из них станут судьбоносными для целых отраслей.
Иосиф Ольшаницкий 19.04.2010 21:19 Заявить о нарушении
Усечённые пирамиды и конусы, всяких профилей в поперечном сечении и малого угла заострения к вершине, подобно короткому хвостовику конуса Морзе, садятся в посадочное для них отверстие такой же формы. Сила резания не даёт выпасть этому зубу из такого гнезда, а его сечение, отличное по форме от круга, не позволяет ему там провернуться. Если угол заострения, - заклинивающий, - достаточно мал (вовсе не настолько же мал, как в конусе Морзе), и отношение высоты пирамиды к её поперечному сечению тоже достаточное, например, 1:1, то не потребуется резьбовое или иное устройство для прижатия такой вставки со стороны большого торца к 5-ти обязательным для этого базирующим точкам в гнезде под такой зуб. Но добавить и резьбовое крепление, если оно потребуется, тоже можно.
Профили и прочие геометрические элементы таких быстросменных зубьев, не имеющих крепёжного отверстия, могут быть очень и очень разнообразными.
Здесь я наспех показал вставные зубья не только с профилем, сужающимся вдоль зуба.
Шпонка показана лишь одна, справа. Надо бы там подправить слишком уж небрежную графику. Направление усилия от неё должно быть ближе к лезвию. Профиль паза под резец там надо было показать более аккуратно, - а именно, так, чтобы было видно, как усилие от заклинивающей шпонки создаёт крутящий момент, прижимающий резец к нижней и верхней опорным линиям на криволинейных, а не плоских поверхностях паза.
Серповидный профиль, если он не сужающийся от торца к торцу, позволяет работать таким инструментом, не имеющим хвостовика, используя оба его одинаково заточенных конца.
Профиль сердечка показан для баловства, но и такой профиль можно приспособить довольно удачно. В подробности не вдаюсь.
Профиль 6-конечной звезды удобен для крепления зуба.
Профиль 4-конечной звезды удобен, например, для нарезания резьбы. Для профиля 5-конечной резьбы мне не хватило место среди прчих картинок.
Крестообразный профиль, - показанный, почти в шутку, - удобен для выполнения канавок.
Не думаю, что стоит объяснять, каждый из бесконечного возможного многообразия, в общем-то, понятных, подобных примеров.
Хотя бы некоторые из них станут судьбоносными для целых отраслей.
Иосиф Ольшаницкий 19.04.2010 21:19 Заявить о нарушении
Спасибо, это очень интересно и познавательно! Особенно полезно бы знать это тем, кто может внедрить!
Ирина Жгурова 20.04.2010 07:11 Заявить о нарушении
