Концепция вращающейся в работе круглой режущей кромки токарного резца очень заманчива, но достаточно удачных конструкций для её широкой практической реализации пока не существует.

Схема "под навесом" с использованием смазки под давлением вот по такой схеме, пожалуй, перспективна для успешного решения упомянутой задачи и широкого применения этого решения на токарных станках.

___________________

В более серьёзном исполнении такого устройства его поверхности скольжения должны быть перфорированными. К отверстиям перфорации должно быть подведено масло



 Лишь один старый пример. Режущие инструменты
Иосиф Ольшаницкий


                ЛИШЬ ОДИН СТАРЫЙ ПРИМЕР

У меня, наверное, руки бы затряслись, если бы я с каким-либо чувством собственного достоинства мог осознать важность того, что означает хотя бы одна эта моя старенькая картинка из сотен прочих, почти таких же, которые я публикую и по несколько в день.
___________________________________________

Просматривал я как-то, возможно, лет двадцать тому назад, какой-то иностранный каталог режущих инструментов. Там я увидел  карбидную пластинку, типичную по форме: Шайбу цилиндрическую, с цилиндрическим же крепёжным отверстием в центре.

Тогда моё внимание обратил на себя её необычно большой размер: - два дюйма в диаметре!

Когда-то ещё раньше я видел режущую пластинку почти такую же: диаметром в полтора дюйма.

Возможно, за прошедшие годы стали изготовлять такой же формы режущие пластинки ещё большего размера. Не решаюсь предположить, какого именно, и ленюсь это выяснить.

Для чего нужна такая «пластинка», размером почти с хоккейную шайбу или даже больше?

Подскажу.
В нынешние времена круглый прокат даже дешёвой стали поставляют теперь на машиностроительные заводы зеркально блестящим,- как будто шлифованным!

Металлургические предприятия взяли на себя труд снятия окалины и ржавчины с круглых прутов, причём вовсе не только толстых.

Верхний слой с них срезают вот такими режущими шайбами на специальном для этой цели каком-то (пока не знакомом мне) металлорежущем оборудовании. Снятая так стружка тут же идёт там в переплав.

Продукция получает куда более привлекательный товарный вид.

Стоимость тонны (нетто!) поставляемой стали сравнительно мало повышается за счет труда производителей такой продукции, - по такой обдирке металлических прутов диаметром и с бревно, и с тонкий пруток.

От этого труда, не столь же производительного, как на специальном для этого оборудовании, избавлены теперь потребители такой продукции, меньше ржавеющей, блестящей в прямом смысле слова.

Я пока не поинтересовался, вращается ли такая шайба из карбида вольфрама в процессе обточки круглого проката.

Если она и вращается, то мои режущие «пластинки» в форме полушарий такого же диаметра (а не цилиндров, - как те шайбы) хотя бы раза в два меньше требуют впечатляюще большого расхода очень не дешёвого вольфрама.

Если именно я решил таки удачно задачу обеспечения вращения режущего элемента резцов, - хотя бы только для упомянутого оборудования, - то расход инструмента, теперь уже поэтому не столь же быстро изнашиваемого, существенно уменьшился.

Возможно, благодаря теперь уже много лучшему охлаждению режущего элемента стало возможно повысить производительность на данной технологической операции.

Но ведь удачное решение задачи создания практичного резца с вращающимся его режущим элементом во время его работы – одна из важнейших проблем вообще в технике металлорежущего производства.



Основное впечатление, упомянутое выше, в самой первой строке этого текста, производит невообразимый масштаб значения предложенного мною решения, показанного на картинке всего лишь довольно схематично.

Сегодня во всём мире производят пока всего только лишь один миллиард тонн стали, - этакий небольшой ТРИЛЛИОН килограммов.

Из него, обскабливая триллионы стальных заготовок, надо изготовить сколько-то триллионов стальных деталей общей стоимостью в некоторую сумму долларов...

Но кроме стали выплавляют ещё и чугун, а также производят и цветные металлы, из которых тоже на металлорежущих станках миллиардами всяких резцов выскабливают красиво блестящие детали машин, приборов, различной утвари и всего прочего.

Выплавленная сталь идет в прокатное производство. На машиностроительные заводы и во всякие металлорежущие мастерские поступает, в основном, круглый прокат, который там разрезают на заготовки.

Этого круглого проката производится во всём мире - всего лишь - СОТНИ МИЛЛИОНОВ ТОНН,  ежегодно!

И это должно обтачиваться именно моим, вот этим режущим инструментом, - вот этим полушариком, - вращающемся, скользящем на масляной плёнке, создаваемой гидростатически.

Доложу для образности, что и астрономические телескопы, весом в сотни, а возможно, теперь уже и в тысячи тонн, всю ночь направленные в какую-то точку на небе, медленно поворачиваются, скользя на масляной плёнке по поверхности гигантской сферы. Вся такая установка плавает так в такой масляной ванне.  Для работы этого гидростатического подшипника и для привода механизма слежения к столь тяжёлой системе, плавающей в такой масляной ванне, то есть, говоря иначе, висящей так на такой гидростатической подушке, используется электродвигатель мощностью аж… 200 ватт (двести ватт).

По гидростатической смазке я, как вы, конечно же, угадали, являюсь таким же специалистом, как и во всех прочих вопросах любой техники, любой науки и личной жизни каждого из вас.

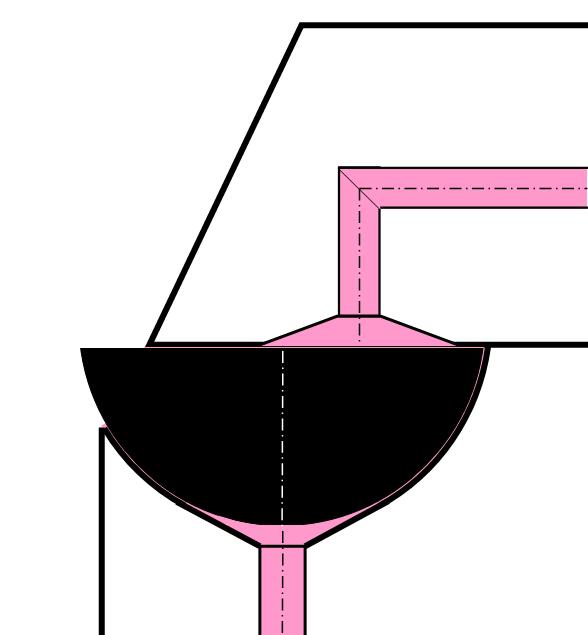

Схему гидростатической смазки своей режущей вставки, имеющей форму полушария, скользящего в масле по стенкам полусферы под него, плавающего там «под навесом», я показал очень уж упрощённо.

Догадываюсь, что масло под высоким давлением должно подаваться и к сферической поверхности, и к плоской поверхности через достаточно много не слишком больших и не слишком малых отверстий в стенках такого шарнира.
