Такая вставка имеет до 12 рабочих позиций, - до 3-х режущих кромок у каждой из всех 4-х вершин тетраэдра.
Если иметь в виду, что этот резец применим и для правого и для левого точения, то тогда можно насчитать 24 последовательные позиции, в которых он в состоянии точить различные материалы.
С целью сокращения расхода вольфрама тетраэдр - очень экономная форма для быстросменных зубьев.

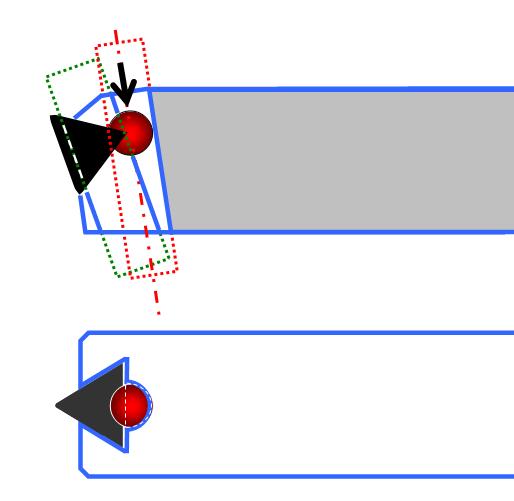

Шарик прорезан точильным кругом, угол профиля у которого равен двугранному углу при ребре тетраэдра.
Вдоль рёбер такой режущей вставки надо снять пологие фаски так, чтобы двугранный угол при лезвии был близок к прямому, то есть конкретно такой, какой согласно справочникам требуется для каждого из обрабатываемых материалов.
Тетраэдром
© Copyright: Иосиф Ольшаницкий, 2010
Свидетельство о публикации №210042901260
Свидетельство о публикации №210042901260
Рецензии
Природные кристаллы алмаза добывают и цельными, - в форме ЧЕТЫРЁХГРАННИКОВ и ВОСЬМИГРАННИКОВ, различной для этого инструмента удобной нам величины, причём с хорошо выпуклыми гранями.
Это же - в готовом виде алмазные(!) монокристаллические резцы идеальной формы, идеальной твёрдости!
Иосиф Ольшаницкий 20.12.2017 15:16 Заявить о нарушении
Это же - в готовом виде алмазные(!) монокристаллические резцы идеальной формы, идеальной твёрдости!
Иосиф Ольшаницкий 20.12.2017 15:16 Заявить о нарушении
Монокристаллический алмаз в качестве резца для обточки оптических линз обеспечивает чистоту поверхности (шероховатости), недостижимую никакой иной технологией.
Иосиф Ольшаницкий 08.01.2018 00:36 Заявить о нарушении
