Как плунжер, -2. Режущие инструменты

В отличие от предыдущей картинки под таким же названием здесь показан вариант с некоторыми упрощениями и отличиями.

Цилиндрическая шпонка "плунжер" подрезана ПО ДУГЕ. Это устраняет трудность в обеспечении точности совпадения деталей по заданному углу.

Вставка здесь цилиндрическая, - надо полагать, небольшого размера, - выполненная из твёрдого сплава, из керамики, или даже из сверхтвёрдого материала (стандартные заготовки из которого как раз имеют форму цилиндрика, диаметром и высотою в несколько миллиметров).

Посадочное место в корпусе резца под такой цилиндрический зуб представляет собой просто гладкое отверстие, диаметром точно под этот круглый зуб, и показанный здесь упор снизу.

Корпус резца подрезан так, что часть его режущей кромки выступает за срез лишь настолько, насколько это необходимо для работы этим резцом.

Выпасть из базирующего отверстия через прорезанное так в нём окно вставка не может, потому что это окно должно быть достаточно узким. Корпус (державка) резца должен быть калёным для прочности, чтобы зев гнезда не расширялся в результате деформации под действием распирающего усилия при заклинивании вставки.

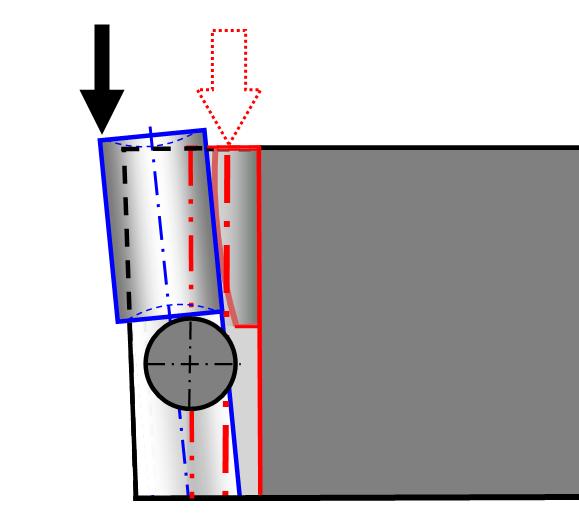

Оси двух отверстий - под вставку и под клин - расположены под углом друг к другу, как показано на этом схематическом чертеже.
