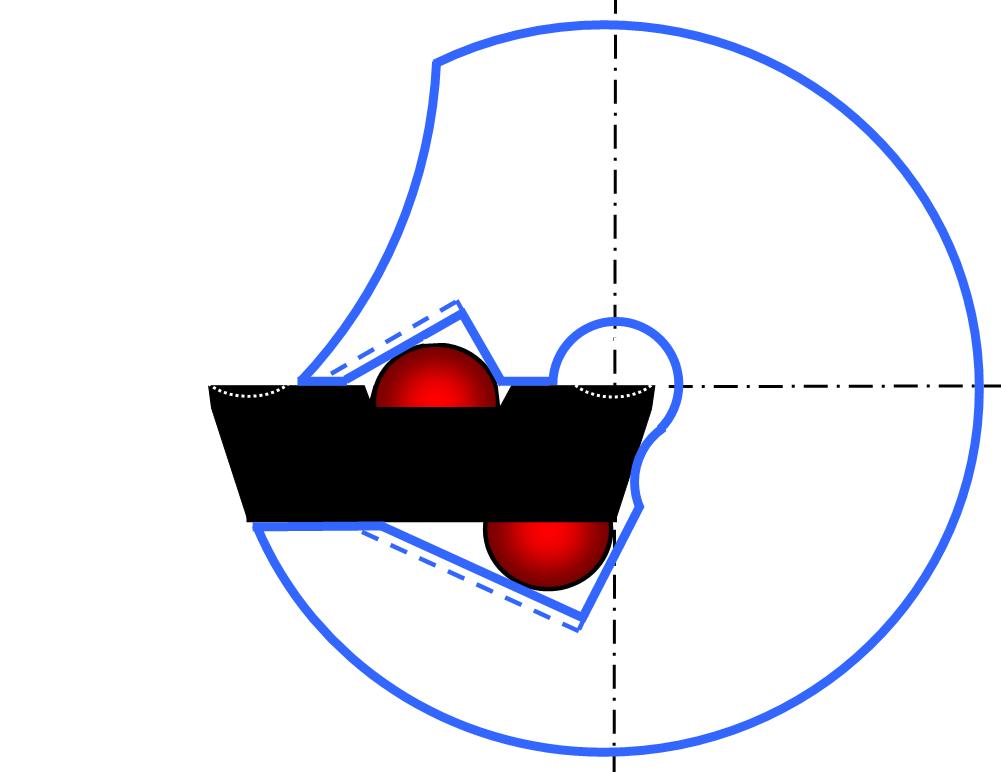

Пластинка, не имеющая отверстия под винт, закреплена без применения резьбы, - заклиниванием, - посредством двух подрезанных шариков, опирающихся на СКОШЕННЫЕ стенки гнезда в корпусе такого резца.
11.10.12.
Изначальная мыслёнка слабовата. Но стоит подумать над её продолжением.
Пластинка без дыры не так хрупка, что стоит внимания. Кроме того, пластинка без дырки может быть очень маленькой, - для миниатюрного инструмента.
Полушарик под пластинкой и заклинивающий скос направляющей под него в корпусе инструмента не нужны. Корпус становится и проще, и жёстче.
А верхний полушарик стоит выполнить монолитно с пластинкой.
Такая конструкция уже, пожалуй, более практична.
_________________________________________________________
И так тоже, 3. Режущие инструменты
