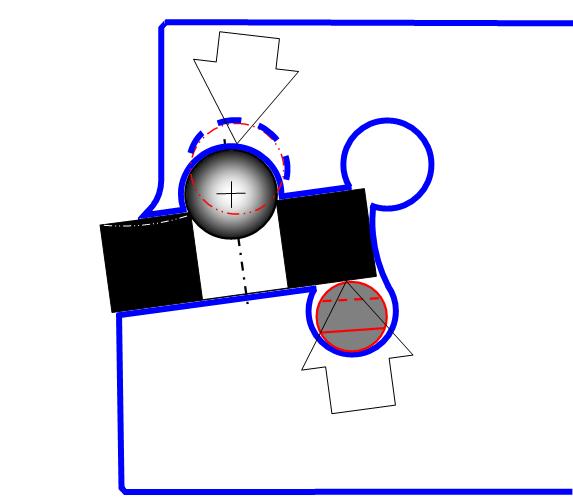

Показан приём закрепления, - без применения резьбы, - СТАНДАРТНЫХ пластин, имеющих отверстие под крепёжный винт.
___
Пропорции размеров этой пластинки здесь выбраны неудачно, поэтому пришлось неудачно показать направление наклона косого отверстия в корпусе этого режущего инструмента.
Перечертить такой чертёж, всего лишь минутной работы, мне уже лень. Пусть уж лучше это будет примером того, что пропорциями размеров надо много-много-много играться, - чем занимается и сама волшебница Природа.
___
Промеждупрочем, теперь вижу, что все три отверстия, пожалуй, будет технологичнее выполнить одинаково косыми и одинакового диаметра.
Тогда и вместо выполнения показанной здесь пары клиновых шпонок (тоже не шибко сложных) будет достаточно воспользоваться покупным, но всё же специально всего лишь подрезанным шариком от подшипников.
_______________
Нижний шарик не нужен.
Под стандартные режущие пластинки. Инструменты
