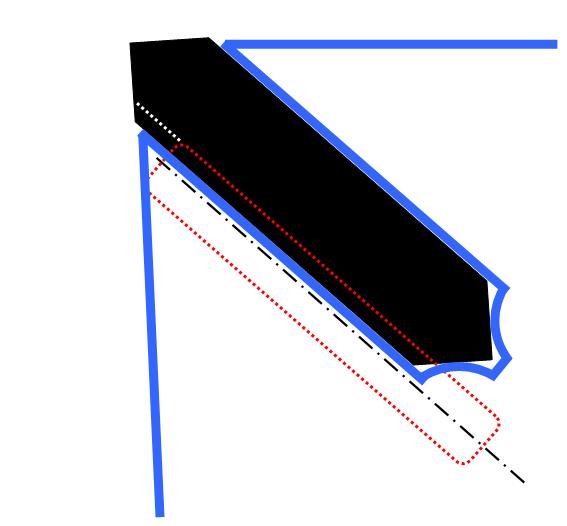

А вот ещё более простое и куда более интересное решение.
Сила резания прижимает ко дну прорези вставленную в неё пластинку. Из державки токарного резца сама собой эта пластинка выпасть не может.
Нет необходимости зажимать пластинку шпонкой, хотя и такая возможность здесь ничто не мешает предусмотреть.
Направляющей для вставной пластинки является цилиндрический штифт, в качестве которого используем покупное изделие - длинный ролик от игольчатых подшипников.
Пластинка на показанном примере двусторонняя, с несколькими позициями на каждой из двух ее сторон.
Даже не так. Режущие инструменты
