Пальчик, 6. Режущие инструменты

На этот раз обхожусь без центрального отверстия.

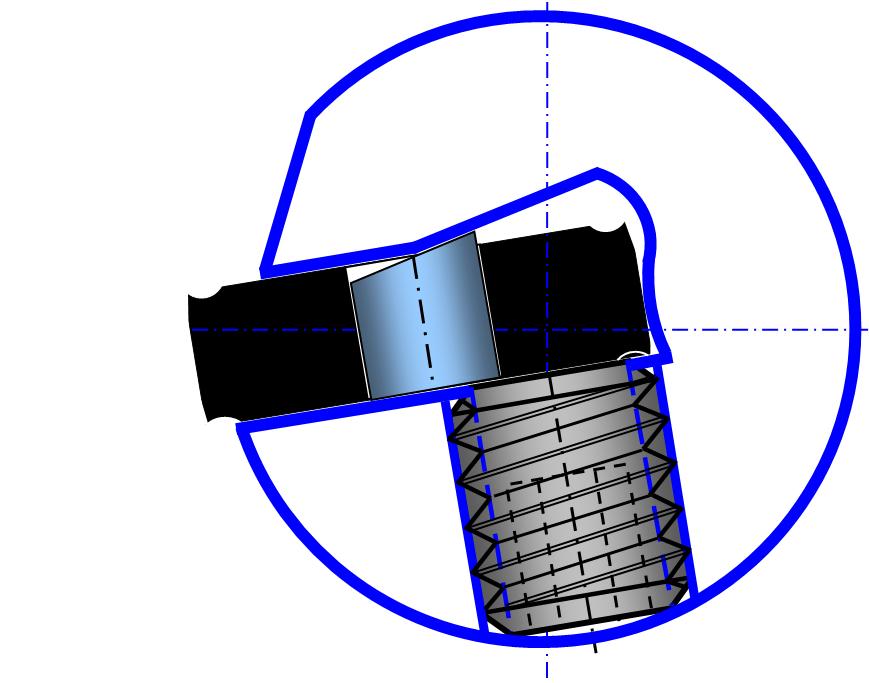

Приспосабливаю эту, вроде бы не шибко сложную конструкцию такой своей однозубой фрезы теперь уже к многопозиционным стандартным пластинкам, предназначенным и для токарных работ.

Малейшие, совсем малоприметные подробности в такой простенькой конструкции могут оказаться судьбоносными даже для технических направлений невообразимо огромного значения.

Это сравнимо со значением неуловимых секретов в подробностях конструкции современной штурмовой винтовки, - тех секретов, что обеспечивают достигнутый уровень надёжности такого типа стрелкового оружия.

От таких неуловимо хитрых секретов надёжности в конструкции, состоящей всего-то из двух-трёх, казалось бы, наипростейших деталей соответствующего механизма, зависит решение на самом высшем государственном уровне о принятии или неприятии на вооружение создаваемого десятилетиями какого-либо нового образца, - о производстве его в десятках миллионов экземпляров.
