4-х и 8-сторонняя заклиниваемая пластинка. Режущие

Число позиций у этой пластинки в два раза больше, чем в предыдущих вариантах.

В плане эта вставка, выпуклая с обоих торцов, имеет вид многоугольника с различным числом углов: 3, 4, 5, 6, 7, 8, 9.  Соответственно, это же число граней имеется на каждом её торце.

Эта пластинка удобна для применения во фрезах. Она же применима и для токарного резца.

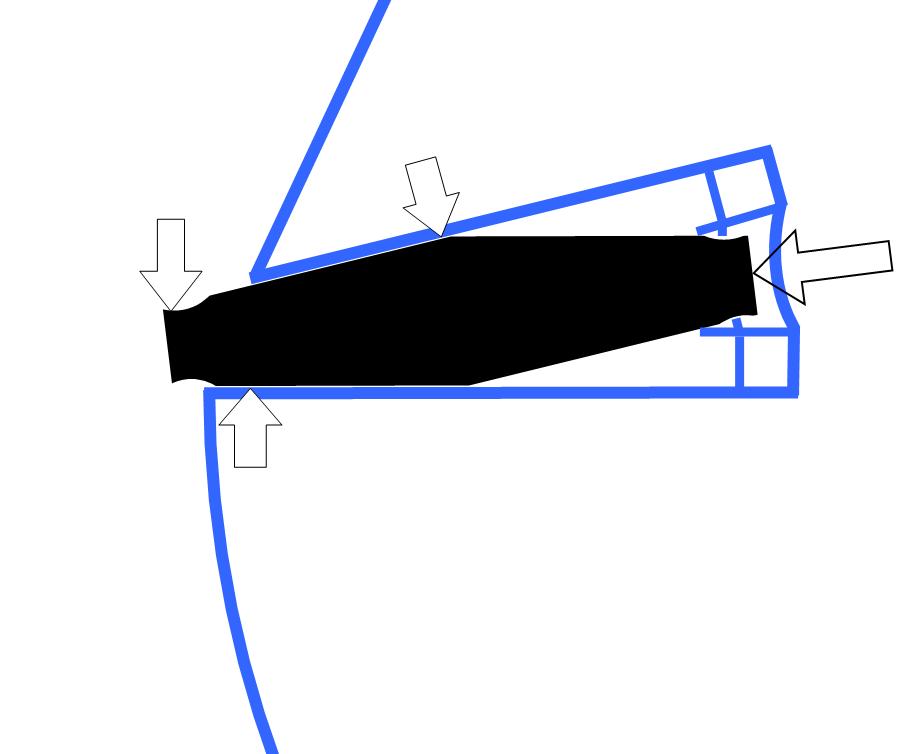

Ещё раз подчеркну, что на схеме показан приём двойного заклинивания:

1. Усилием, в десятки раз большим, чем то, с которым пластинка лёгким ударом забита в щель со стороны торца фрезы, она вжата между стенками щели, расположенными под малым углом друг к другу.

2. Усилием, в десятки раз большим, чем уже это усилие, наша быстросменная пластинка зажимается между стенками щели.

Выбивается пластинка одним ударом молотка со сторону противоположного торца фрезы, из которого пластинка пусть чуть торчит. Это так же просто и мгновенно, как и вставить пластинку.

_________

Будем поглядеть, как скоро технология машиностроения теперь забудет о резьбовом закреплении режущих пластинок.
