Пальчик 12. Режущие инструменты

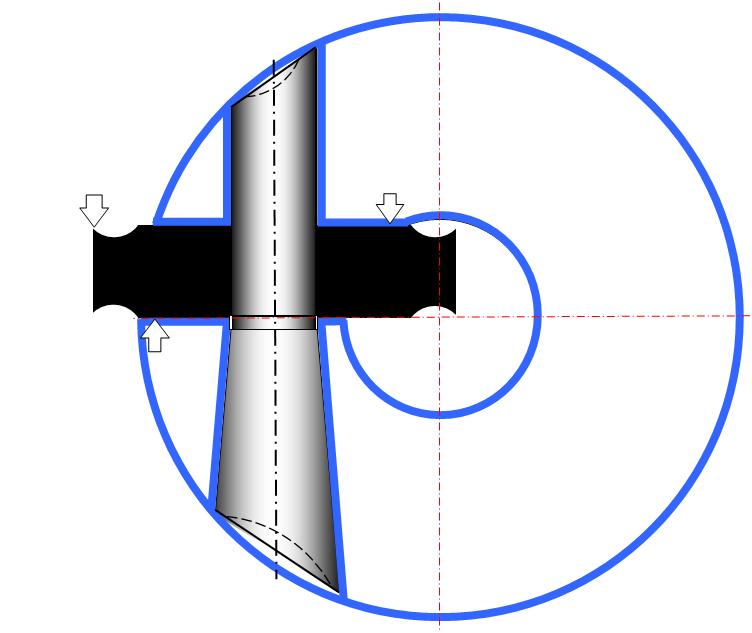

Очередное упрощение Пальчика. Такой приём закрепления многопозиционной пластинки применим, например, для расточных резцов.

Здесь я постарался избежать использования резьбы. Меня ведь, в основном, интересует коллекционирование решений по режущим инструментам будущего, - инструментам ТРЕТЬЕГО ПОКОЛЕНИЯ, то есть БЕЗ ПРИМЕНЕНИЯ РЕЗЬБЫ в них.


Пластинка здесь базируется на вставной оси, которая держится там как конус Морзе.
Торцы в этой детали скошены и подрезаны по сферической поверхности. Скошены по моему капризу, - из соображений на перспективу возможности иметь иные пропорции размеров, когда будет мало места для конической поверхности. А со сферическим или, что лучше, цилиндрическим подрезом на торцах потому, что так работать будет удобнее.

В том случае, когда вставной клин будет недостаточно надежно держаться на своем месте, тогда на конце цилиндрической части этой детали и, соответственно, в отверстии под неё выполним резьбу.
