Пальчик 11. Режущие инструменты

Казалось бы - такая чепуха, такая безделица, а есть над чем повозиться, над чем подумать всерьёз (так же, как и над надёжностью работы всего-то наких-либо простейших двух-трёх деталей в затворе стрелкового оружия).

Если обеспечить приемлемую надёжность работы этого  или аналогичного Пальчика, то станет возможным применять его в качестве типичного режущего инструмента.

Это такие потенциальные масштабы, хотя бы просто коммерческие, каковые представить себе невозможно. Причем такой бизнес может начать без всяких затрат не только любой ремесленник, но и любой достаточно инициативный пройдоха, не имеющий сам ни образования, ни какой-либо профессии, ни денег, ни двора, ни кола. Подобную историю возникновения из ничего ныне гигантской инструментальной фирмы я всё время упоминаю.
______



От Пальчика 10 этот Пальчик (модель №11) отличается тем, что в державке под режущую пластинку здесь просверлено отверстие по оси вращения этого не шибко сложного инструмента. Просверлить его во время токарной работы куда удобнее, чем подрезать фрезой стенку прорезанной щели, - как в пальчике 10.

Изготовлять эти штучки в любом количестве - дело всего-то плёвое.
Но пока что ещё есть над чем здесь следует подумать и поэкспериментировать.

Винты и державка должны быть выполнены, разумеется, из очень прочной пружинящей стали и закалены достаточно твёрдо. Это нужно для того, чтобы в них как можно медленнее накапливались остаточные деформации.


Возможно наш нижний винт (а следовательно, отверстие и резьба под него) при каких-то условиях не понадобится.

Верхний винт при некоторых условиях может и сам зажимать пластинку, прижимая её к нижней стенке щели своим кольцевым уступом.

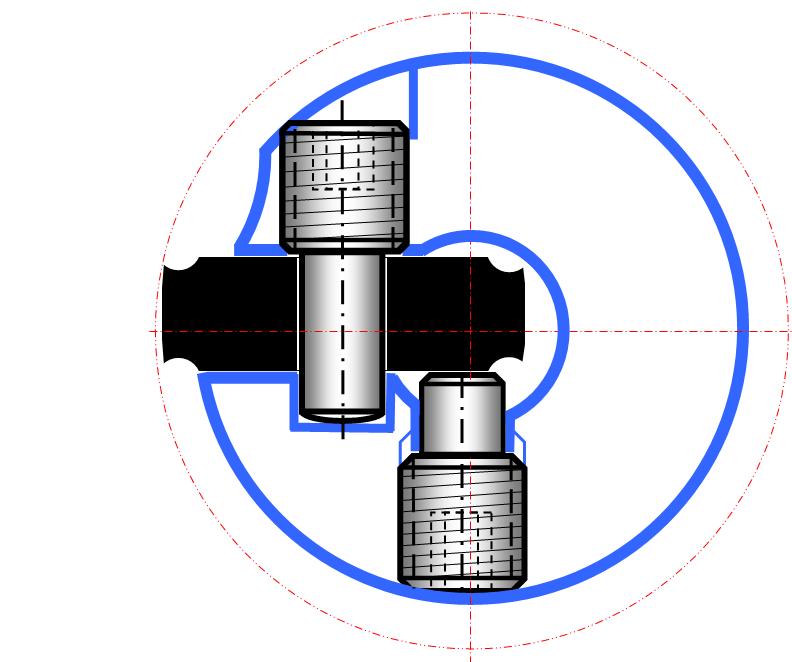

С пропорциями размеров в схеме по этой картинке стоит ещё хорошо поиграться.

Оптимальных пропорций может и не быть, - ведь всё зависит от множества конкретных обстоятельств: обрабатываемый материал, диаметр державки, точность размеров и выбранной посадки пластинки в щели под неё и пр., и пр.
