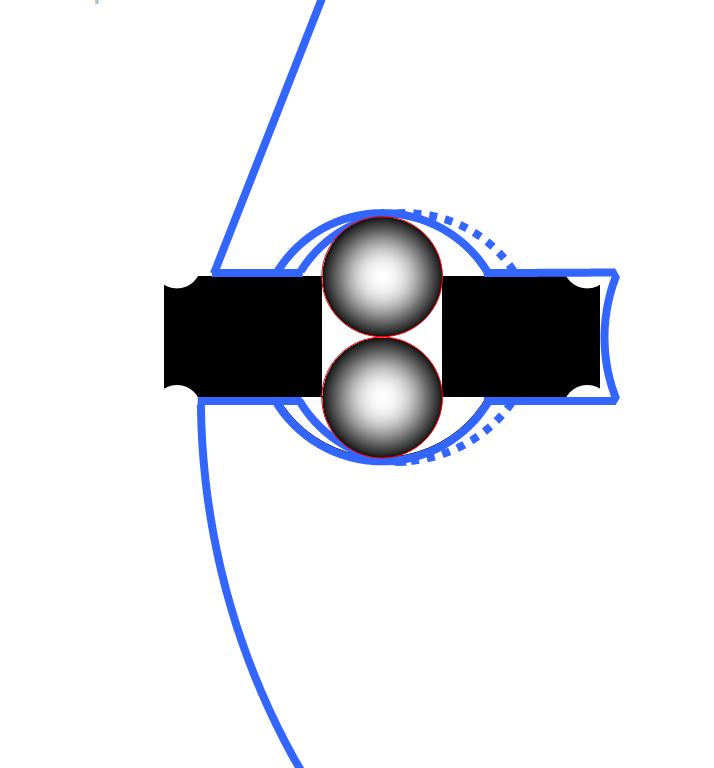

Во резце ли, во фрезе ли просверливаем отверстие диаметром, в два раза большим, чем диаметр отверстия в пластинке.
Затем симметрично оси этого отверстия прорезаем в корпусе этого инструмента шель под эту пластинку, причём так, чтобы дно этой щели было под достаточно малым, заклинивающим углом к оси этого отверстия.
Вставляем в отверстие пластинки пару шариков того же диаметра. Если толщина пластинки равна диаметру отверстия в ней, - что и соответствует стандарту, - то из пластинки будет торчать по половине шарика.
Теперь это сооружение вставим в корпус инструмента. Шарики, сближаясь с дном прорези, заклинят пластинку. Чуть вдарим по ней пластмассовым молоточком для пущей надёжности этого закрепления. Силы резания пусть будут направлены так, чтобы заклинивать пластинку во время её работы.
Кто-нибудь желает заявить, что всё это слишком сложно?
Пальчики... оближешь! Режущие инструменты
