Вместо двух мелких шариков, размером точно по диаметру отверстия, равного глубине, возьмём более крупный шарик подходящего размера и на шлифовальном станке обточим его до цилиндрической поверхности под диаметр отверстия в пластинке, - секундное дело, стоимости почти нулевой.
Отверстие в державке выполним коническим, применив для этого коническую развертку.
На этот раз ось отверстия параллельна дну прорези.
Расстояние между осью отверстия и дном прорези задаётся достаточно точно, - так, чтобы, заклинивая режущую пластинку, обточенный шарик сферическими поверхностями опирался на ту сторону конического отверстия, которая противоположна дну прорези, а цилиндрической поверхностью - о стенку отверстия в пластинке.
Такое решение более аккуратно и качественно, чем предыдущее, лишь принципиальное.

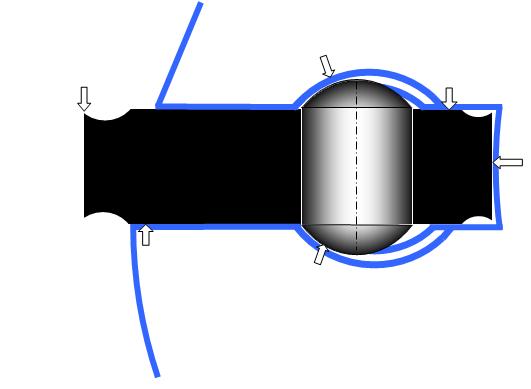

Здесь показано сечение пластинки, треугольной в плане.
